По НН№47 и НН№62 у нас три разных объекта и три разных сценария работ. Вместе они хорошо показывают, как выбирается метод обслуживания. Общие особенности марки — теплообменники Ридан.
Запчасти: Ридан НН№47 и Ридан НН№62.
Сценарий 1. Отложения в портах — разборная промывка

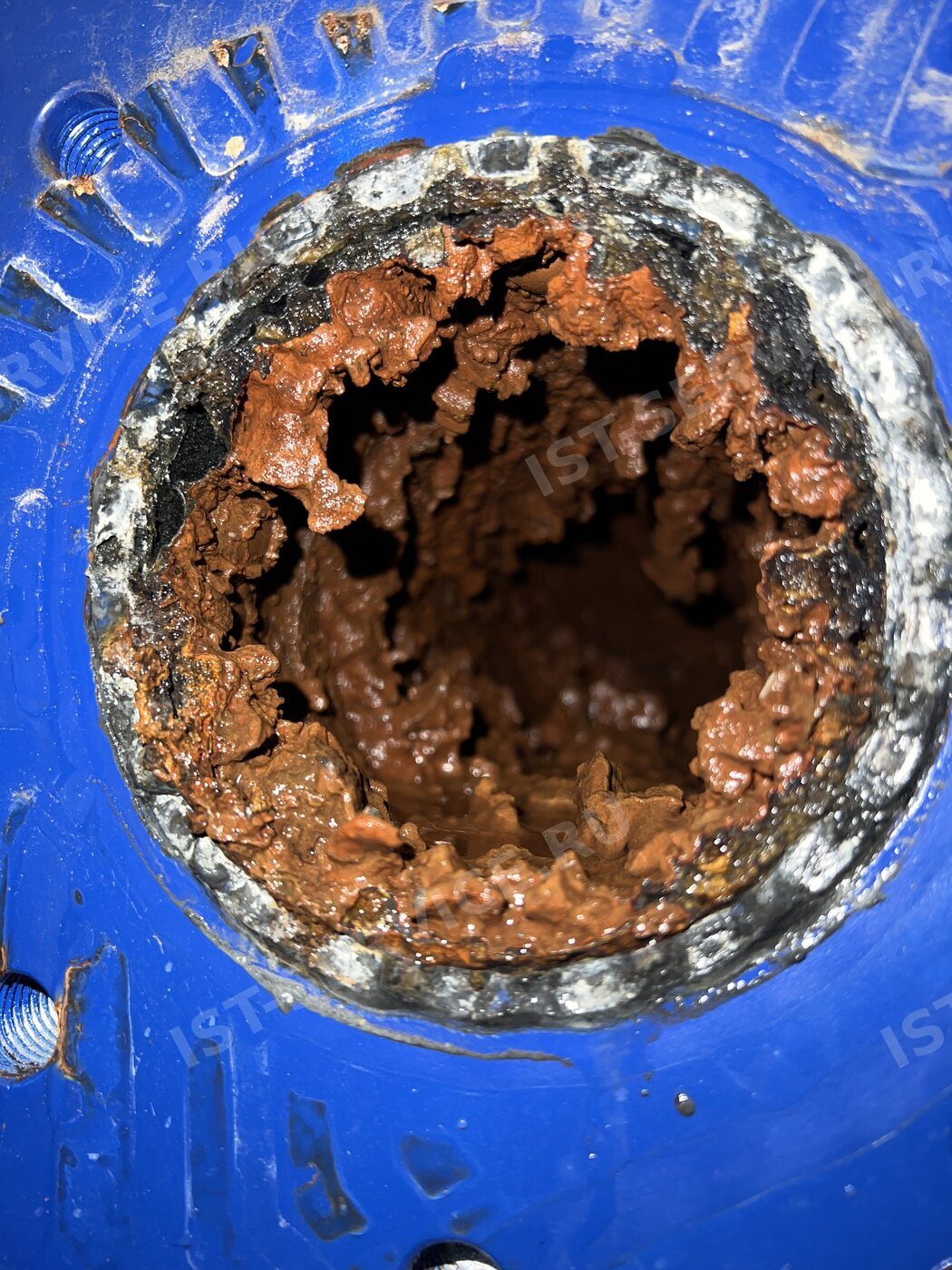

Химки, тепловой пункт: два теплообменника НН№47. Оба полностью разобрали. В портах пластин нашли плотные отложения продуктов коррозии, которые местами почти полностью перекрывали проходное сечение. Пластины промыли аппаратом высокого давления, уплотнения заменили, пакеты собрали и стянули по заводским размерам: подробнее о работах.
Почему здесь нужна была разборка: когда порт почти перекрыт, реагент при безразборной промывке пойдёт по свободным каналам мимо забитых. Плотные продукты коррозии в портах надёжнее удалять механически: разборная или безразборная и железо и шлам.
Сценарий 2. Без разборки — химическая промывка
Москва, Варшавское шоссе: НН№47 и НН№62 в разных узлах объекта. Разборку не проводили. К обвязке каждого аппарата подключили насосную станцию и организовали замкнутый контур циркуляции реагента прямо через пластины. Реагент прогоняли до полного растворения отложений — на выходе жидкость вышла тёмной, с явными продуктами коррозии. После этого контуры промыли чистой водой и вернули аппараты в работу: подробнее о работах.
Когда так можно: каналы проходимы, отложения растворимы, а уплотнения не требуют замены. Тогда безразборная промывка экономит время и не требует нового комплекта: нейтрализация раствора.
Фотографии с объектов, которые обслуживали.
Сценарий 3. Замена пакета
Ледовая арена в Москве, НН№47. При вскрытии обнаружили трещины и питтинговую коррозию по всей поверхности пластин. Пакет заменили целиком, после сборки опрессовали: теплообменники на ледовых аренах.
Здесь вопрос уже не в загрязнении, а в состоянии металла. Это видно только на чистых пластинах: дефектовка пластин и стоимость замены пластин.
Как выбирают сценарий
| Что видно | Что делаем |
|---|---|
| Растёт перепад, каналы проходимы, уплотнения в порядке | безразборная промывка |
| Забитые порты, плотные отложения, уплотнения на исходе | разборная промывка с заменой уплотнений |
| После чистки — трещины, питтинг по пакету | замена пластин или пакета |
Предварительно метод выбирают по параметрам и осмотру без остановки: что можно понять по работающему теплообменнику.
Частые вопросы
Можно ли промыть НН47 без разборки?
Да, если каналы проходимы и уплотнения в порядке. На одном из объектов мы так и сделали.
Когда безразборной промывки недостаточно?
Когда порты почти перекрыты отложениями или нужно менять уплотнения.
Почему на НН47 меняли весь пакет?
На одном из объектов при вскрытии нашли трещины и питтинг по всей поверхности пластин. Это уже не загрязнение, а износ металла.
Где взять уплотнения на НН47 и НН62?
В каталоге по моделям. Нужны типоразмер и фактическое количество пластин.
Как понять, какой метод нужен?
По перепаду давления, параметрам и осмотру. Окончательно — после вскрытия, если оно потребуется.
Читайте также: подробнее о обозначениях Ридан НН — в отдельной статье.
