Реальные объекты, которые мы обслуживаем

Без стоковых фото — только то, что снято руками наших инженеров прямо на объектах, до, во время и после работ.

Проект

Разборная промывка Керхером и замена уплотнений теплообменников Alfa Laval AQ2 и AQ4

Объект — Москва, район метро Шелепиха, тепловой пункт ЖК. В работе — два теплообменника Alfa Laval, AQ2 и AQ4. Оба аппарата разобрали, пластины промыли Керхером под высоким давлением, уплотнения заменили на новые. Собрали пакеты с контролем затяжки и в конце провели опрессовку.

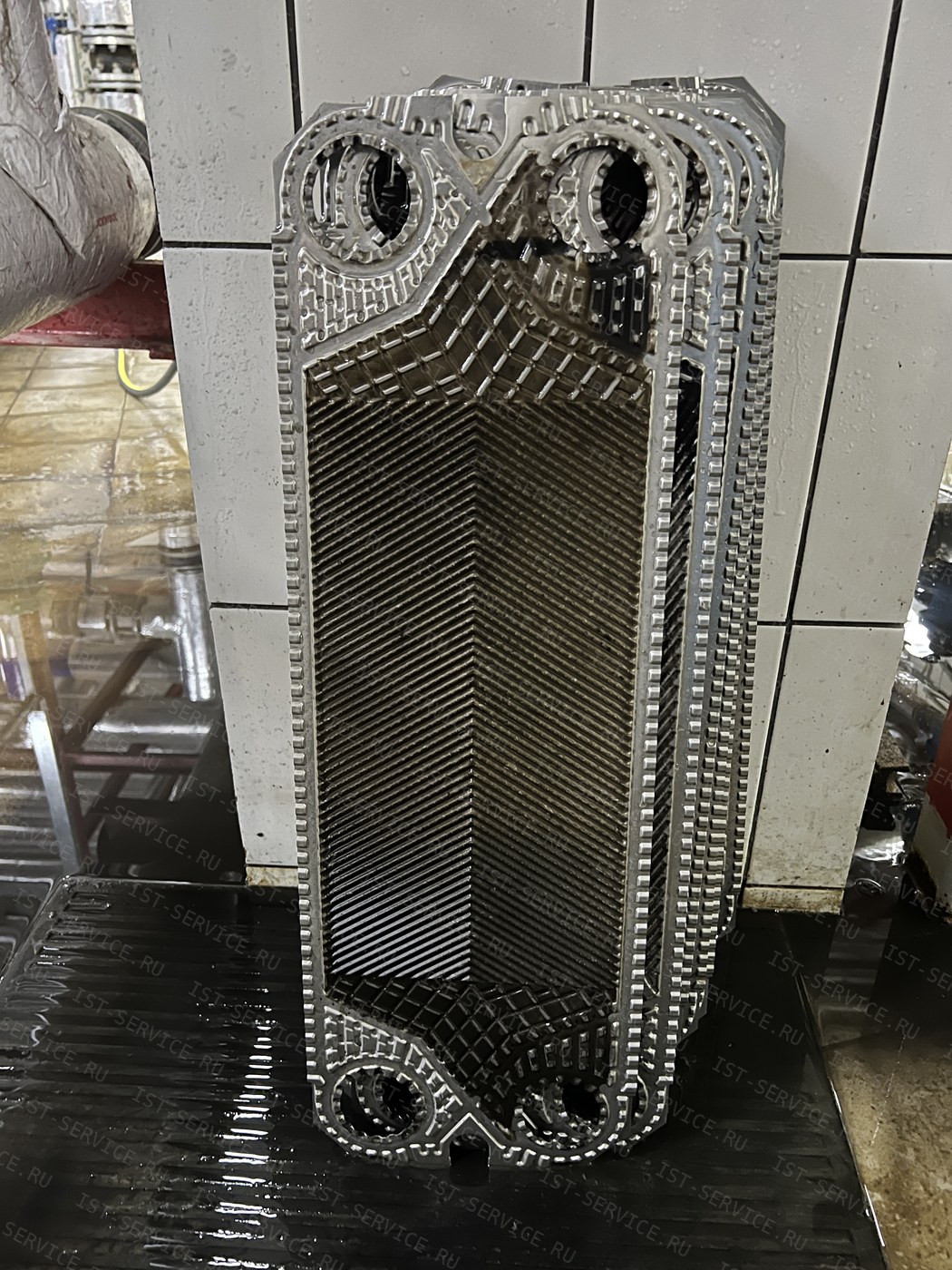

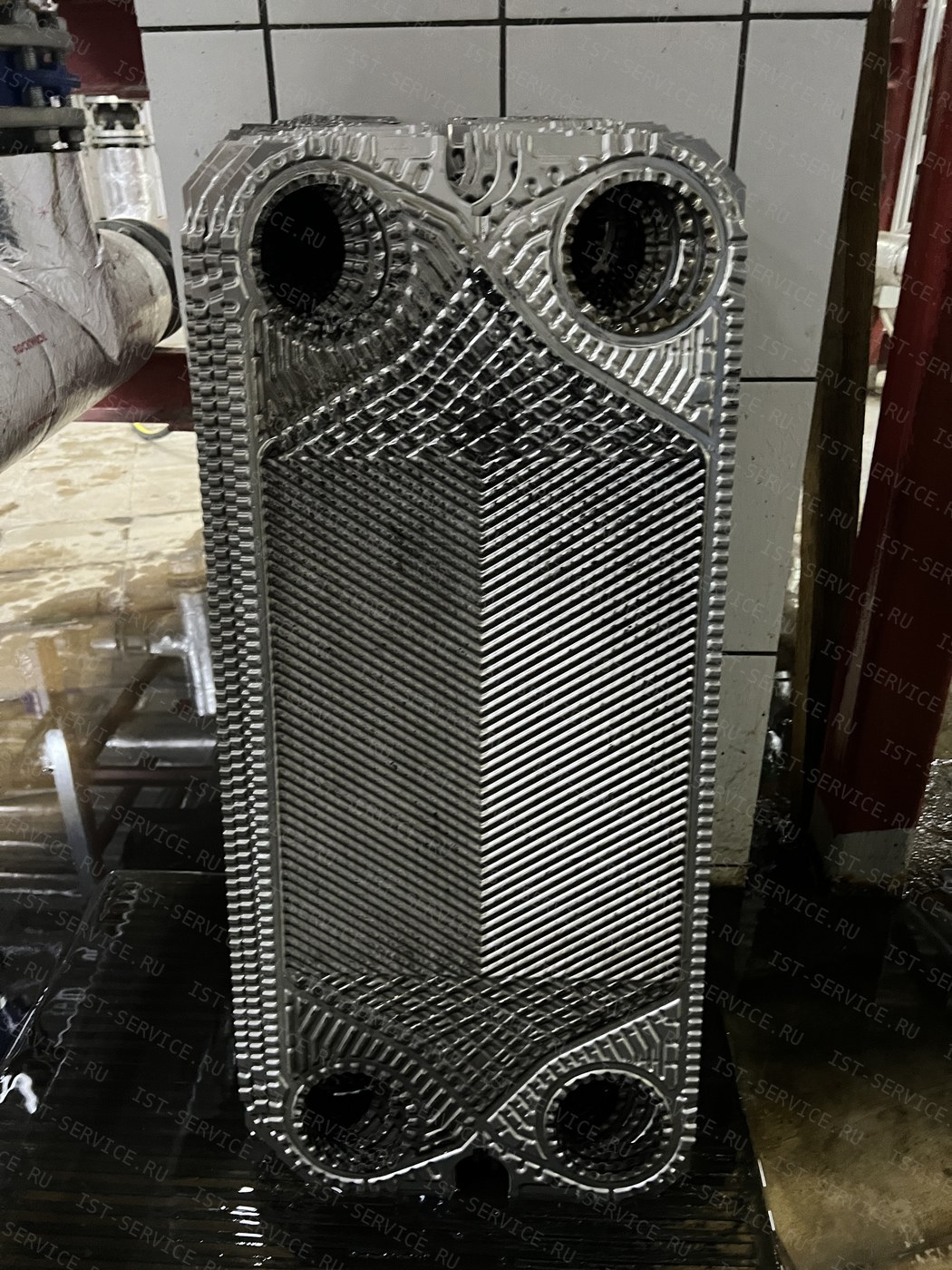

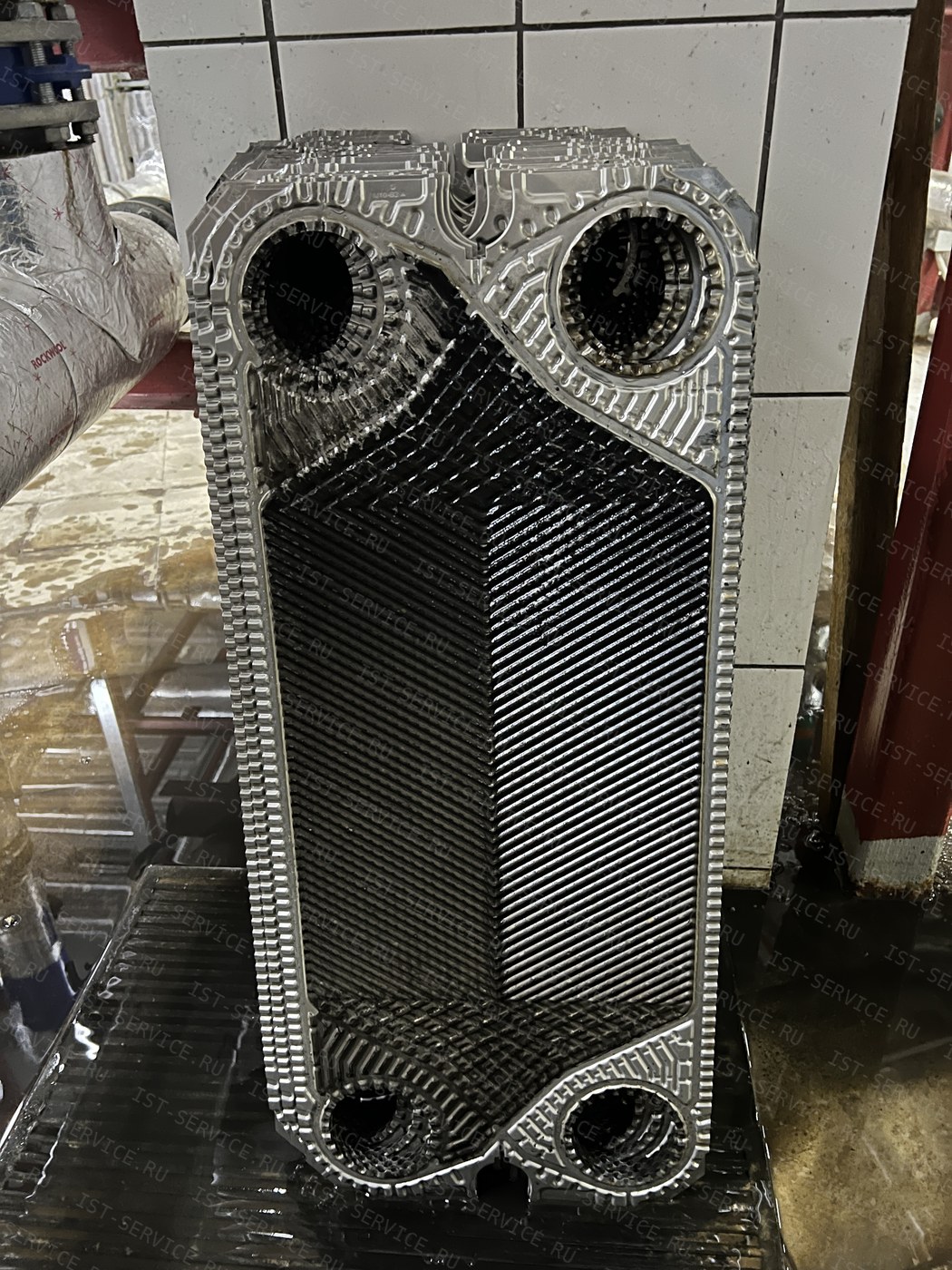

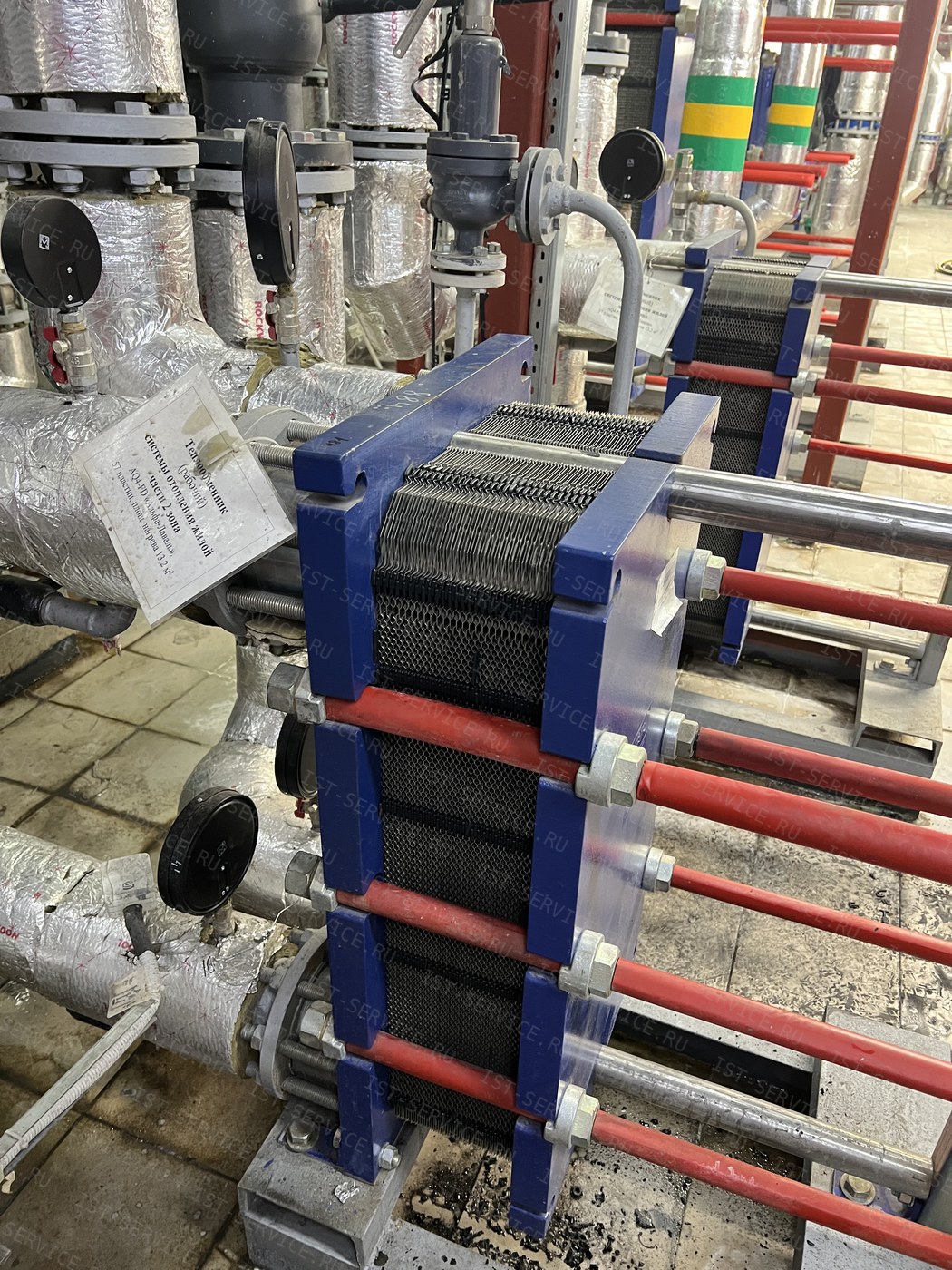

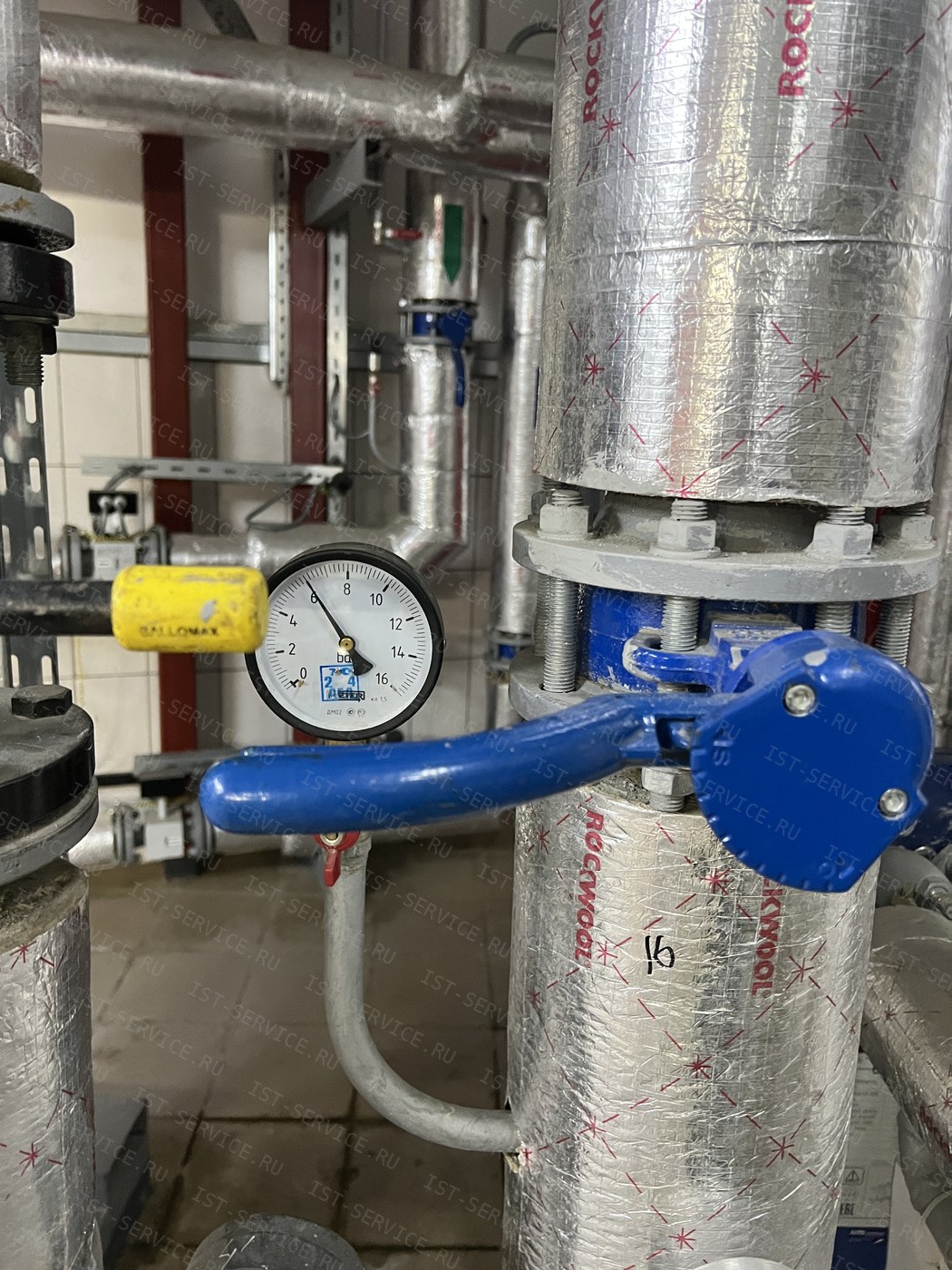

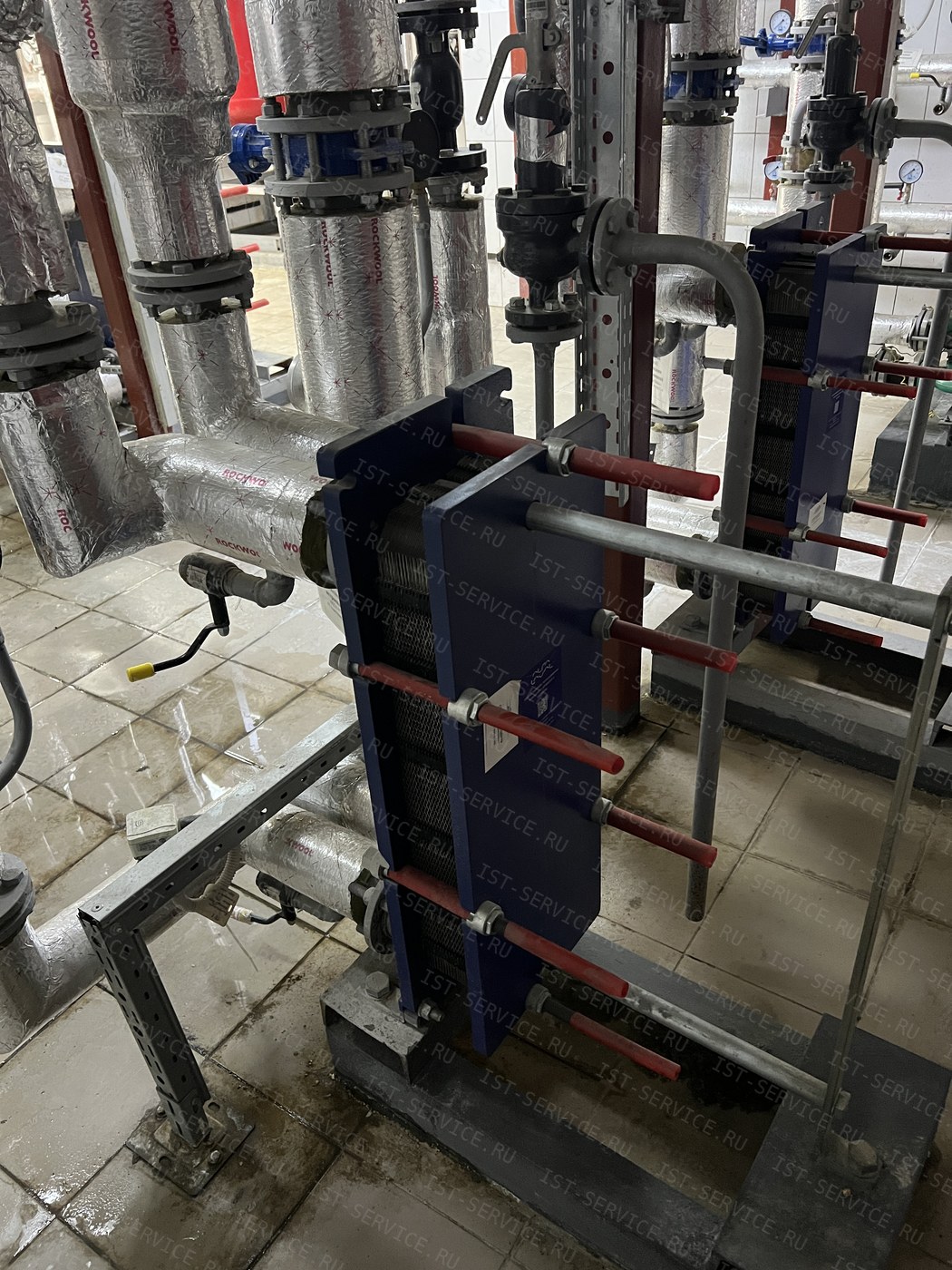

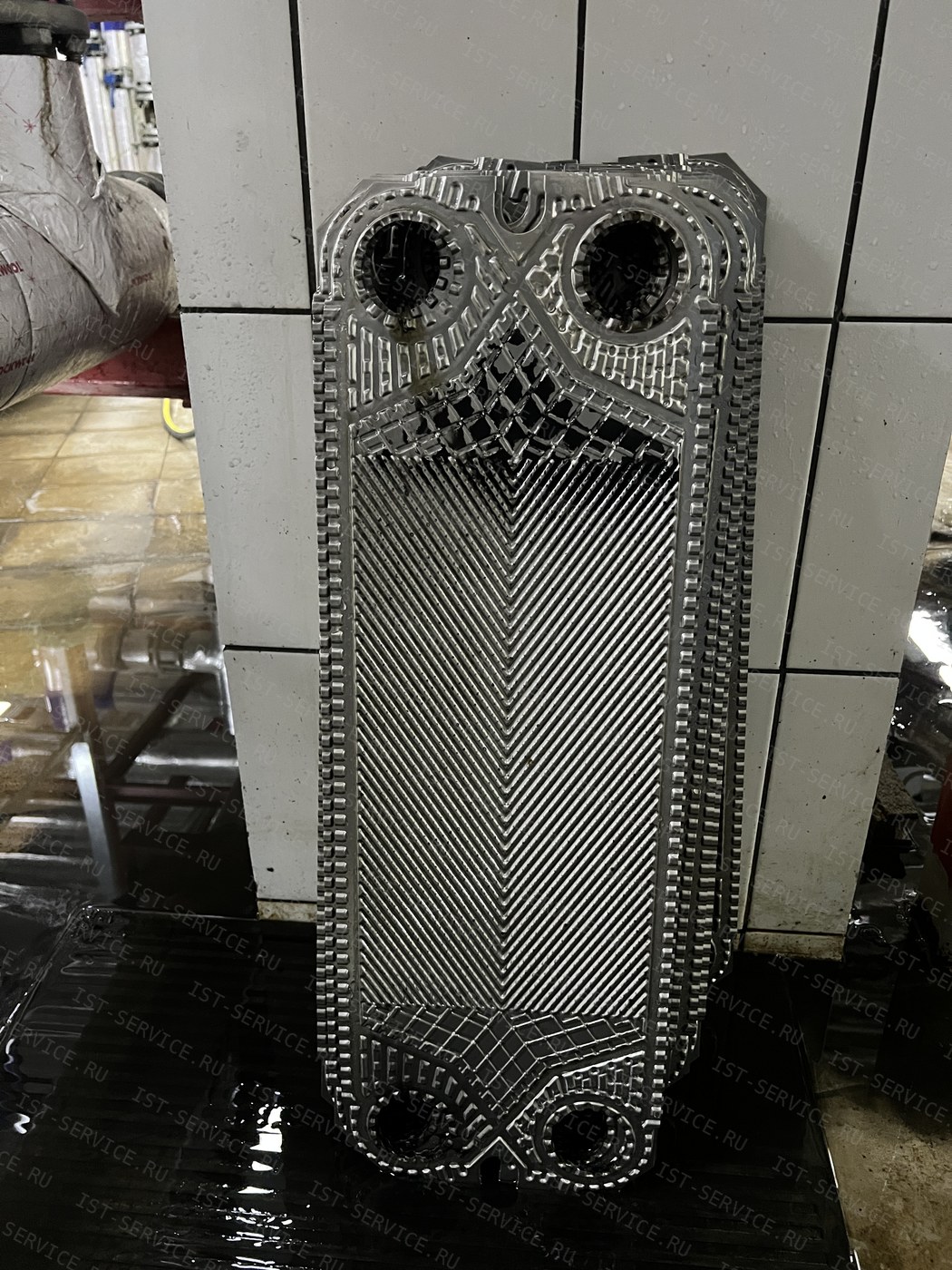

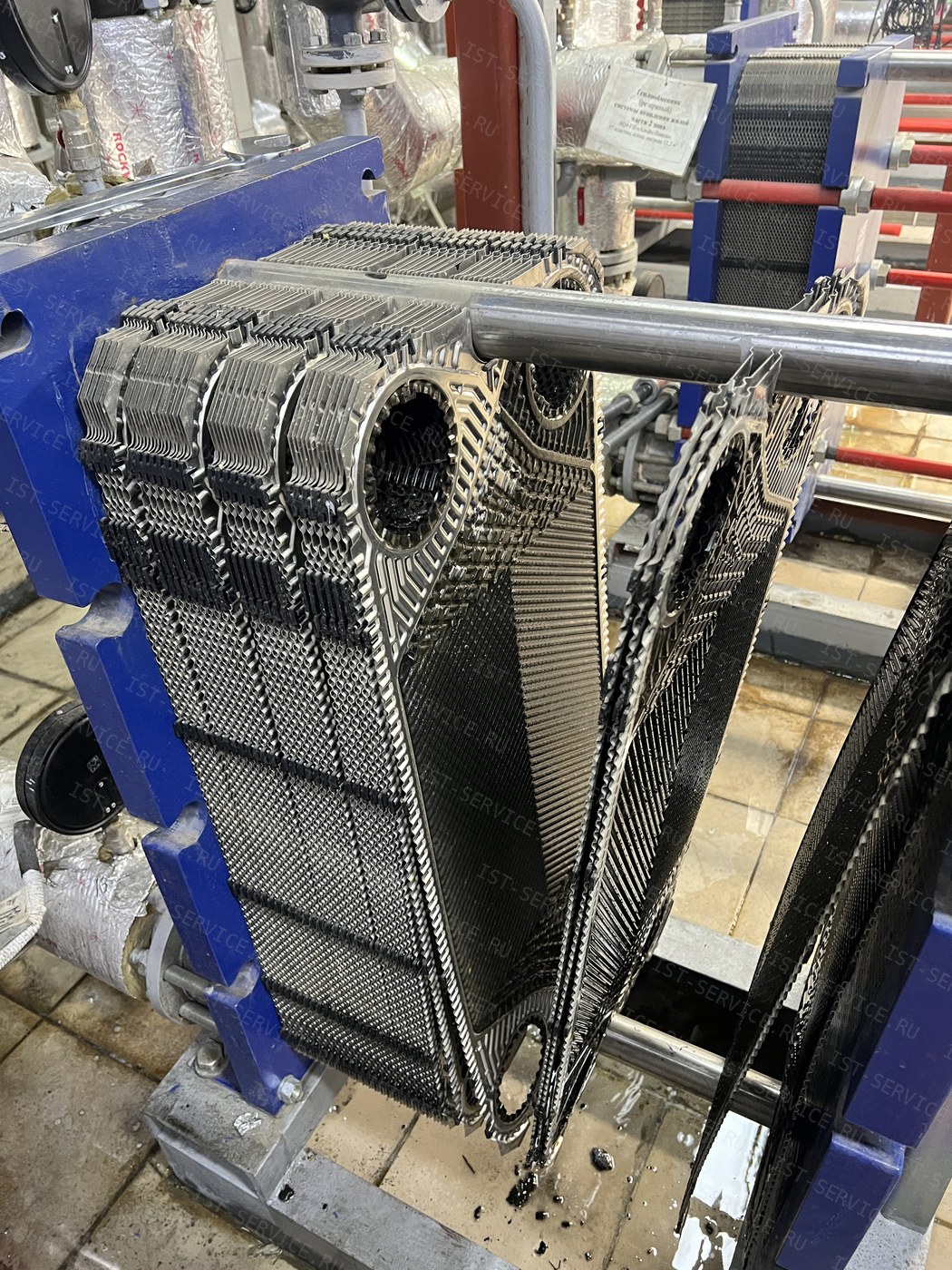

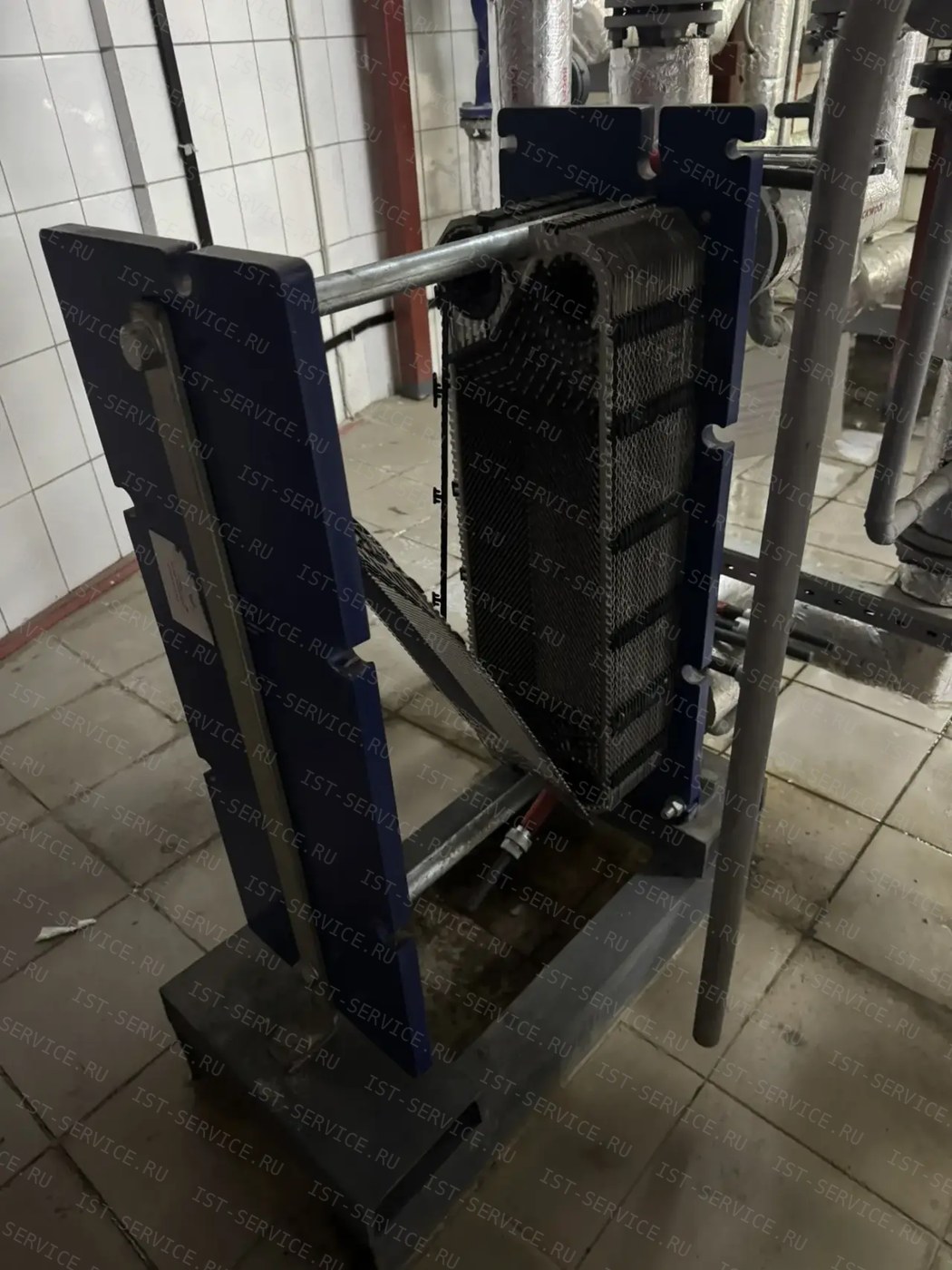

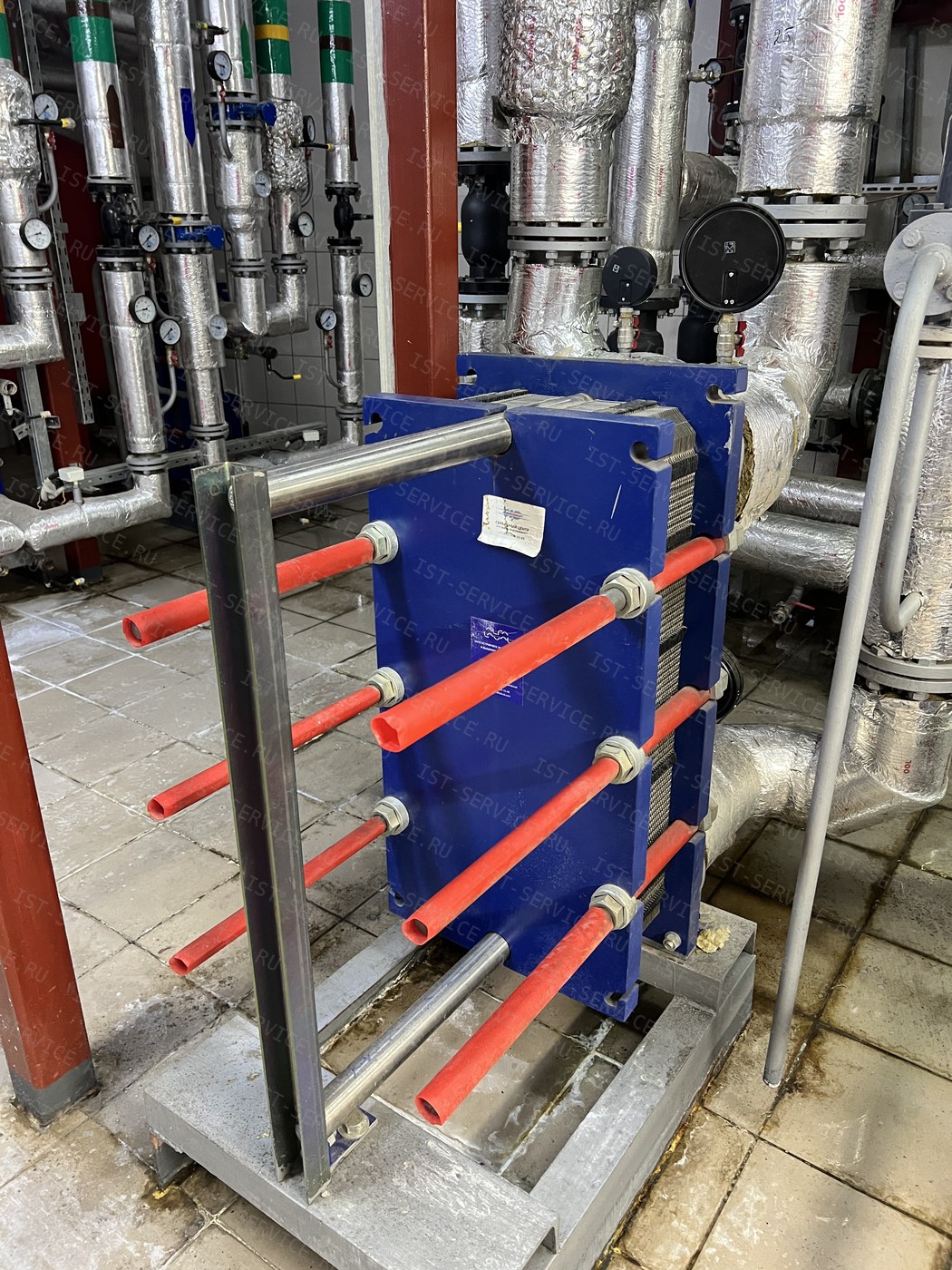

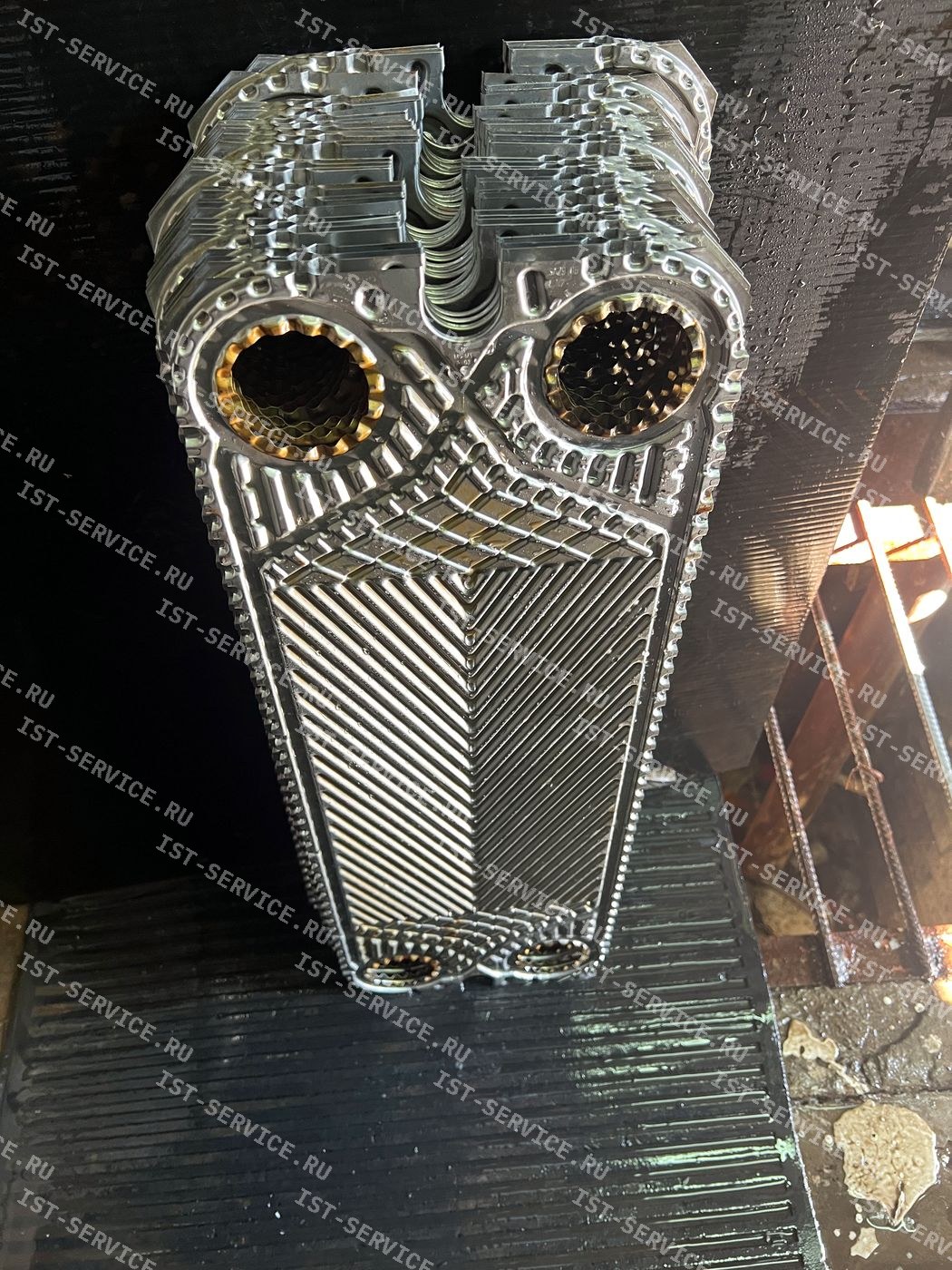

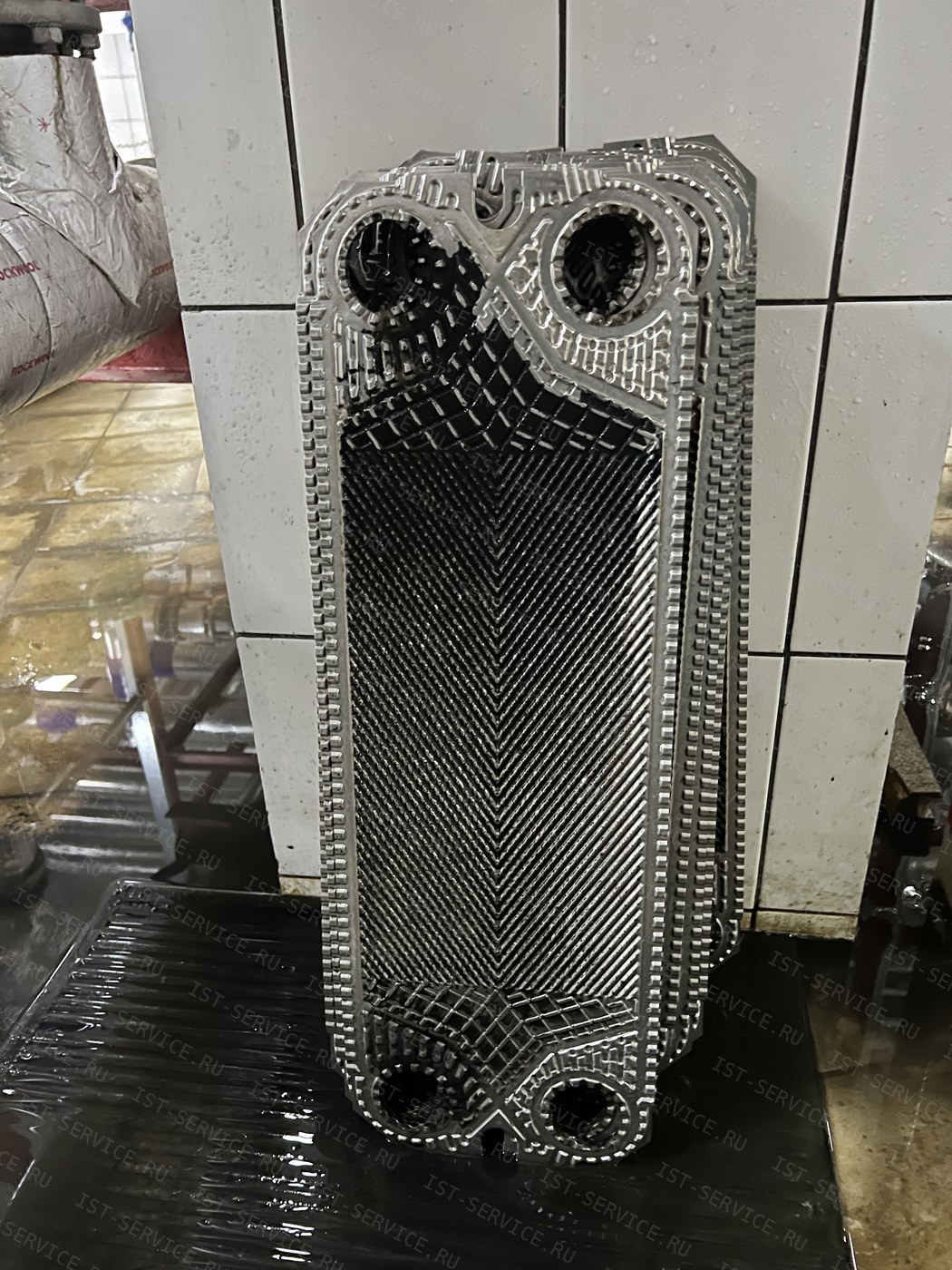

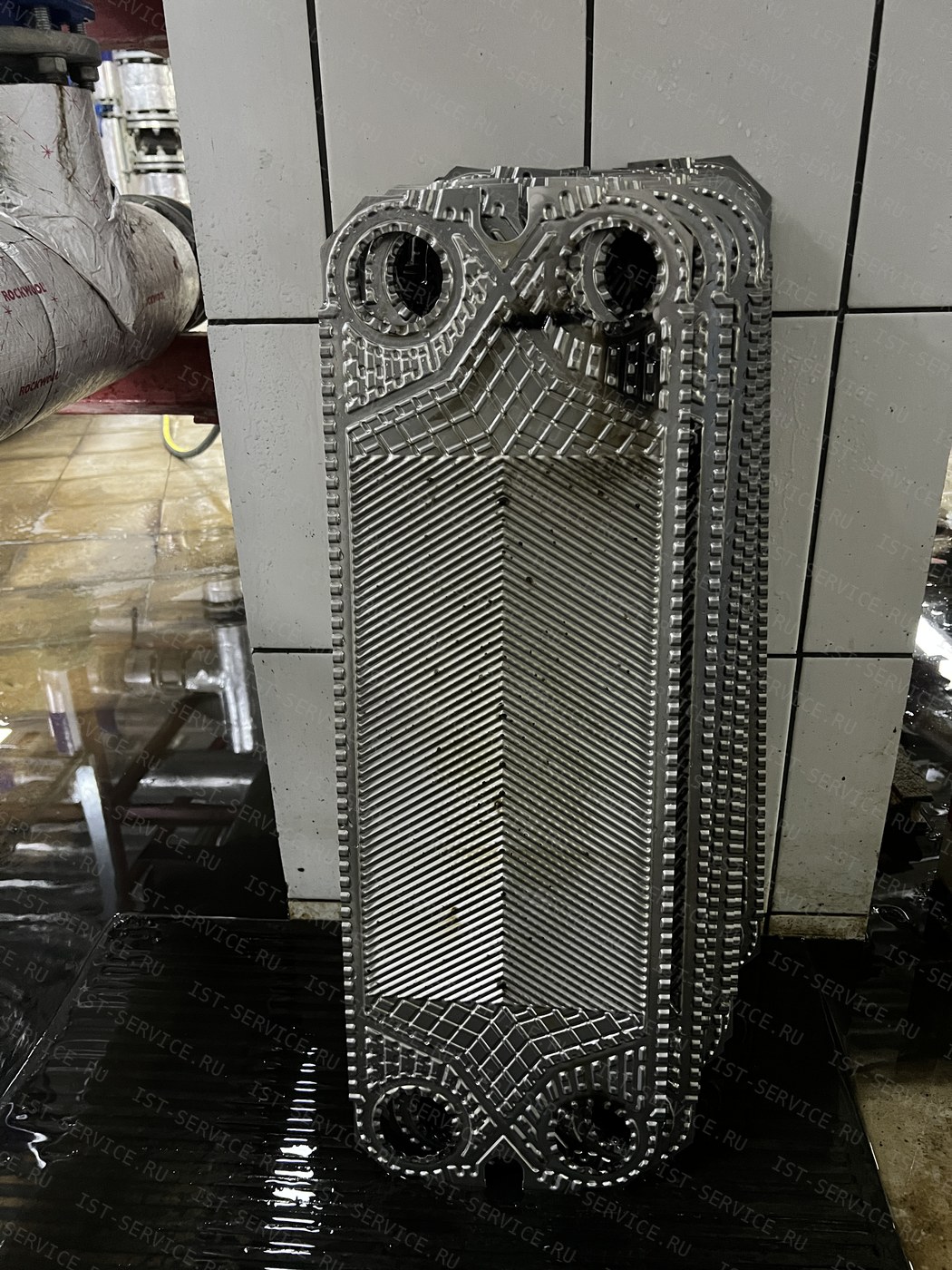

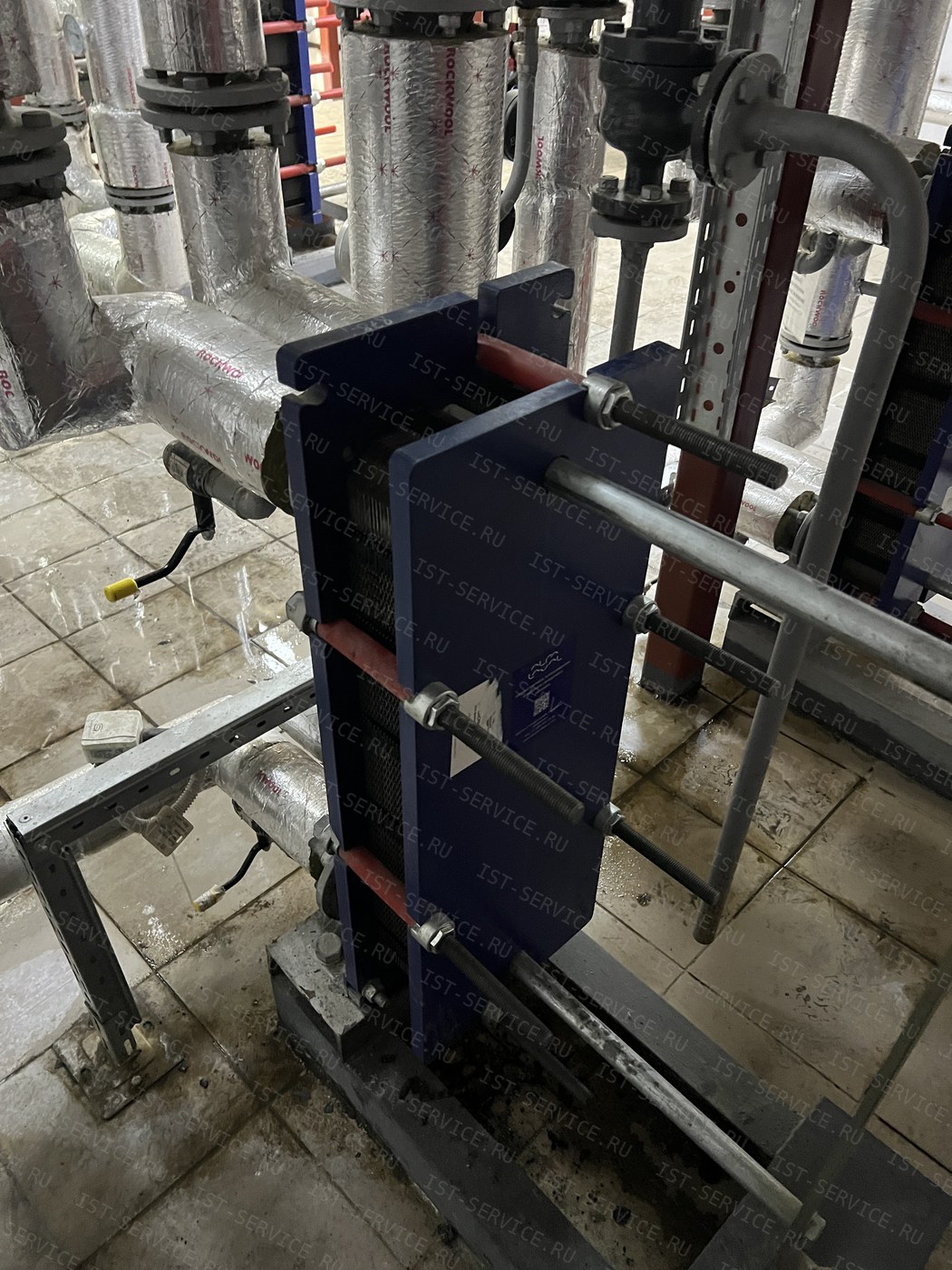

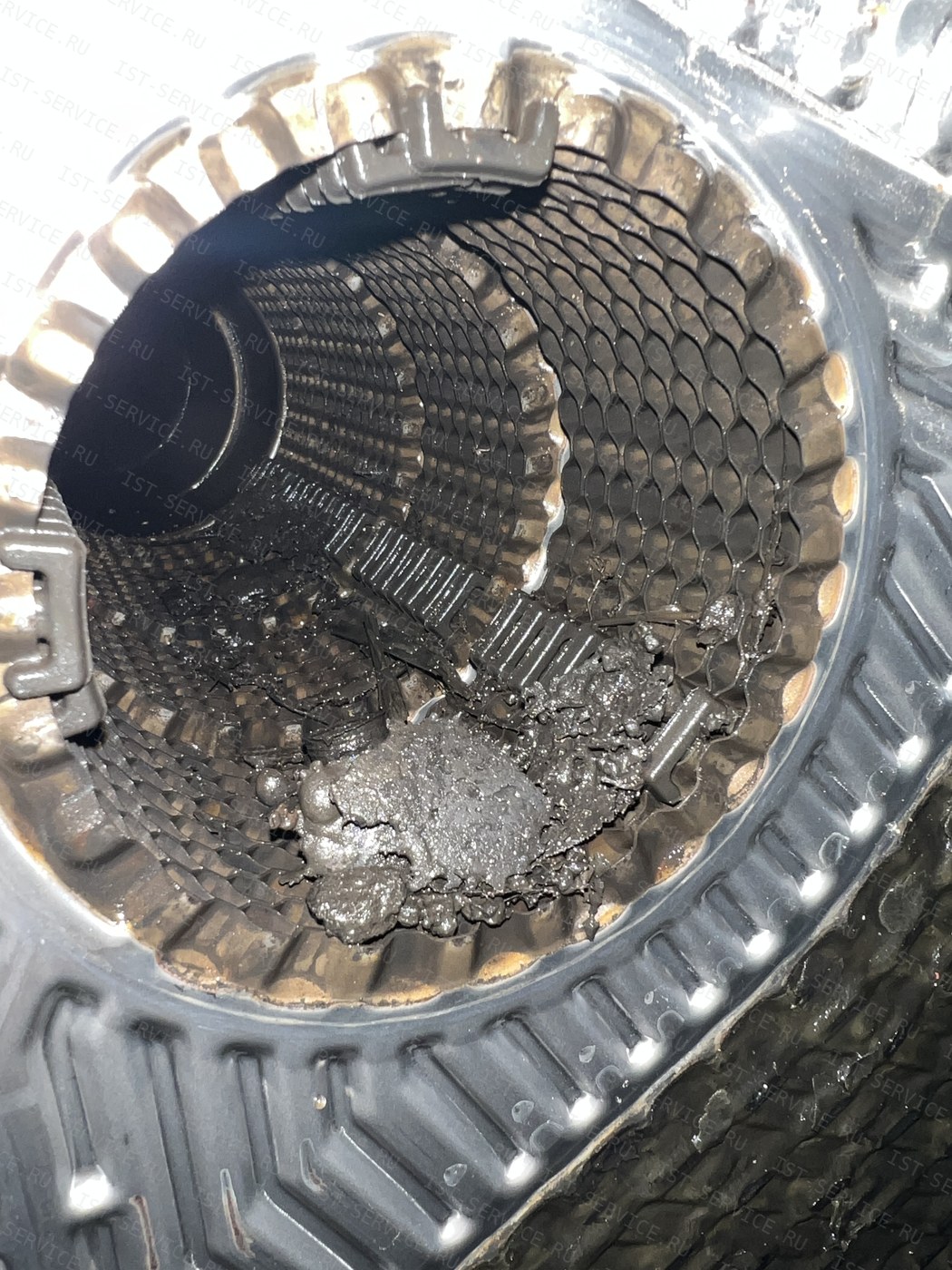

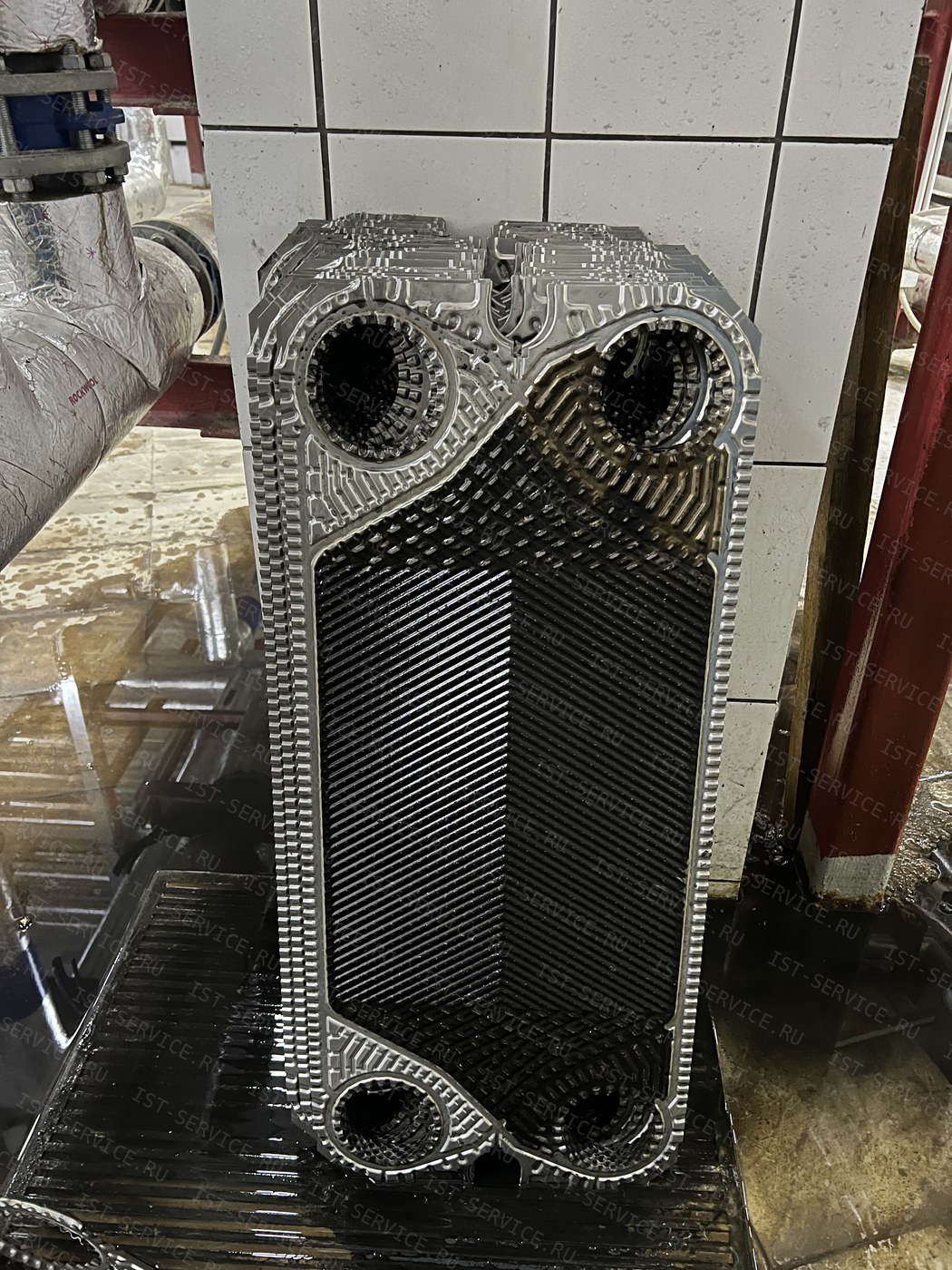

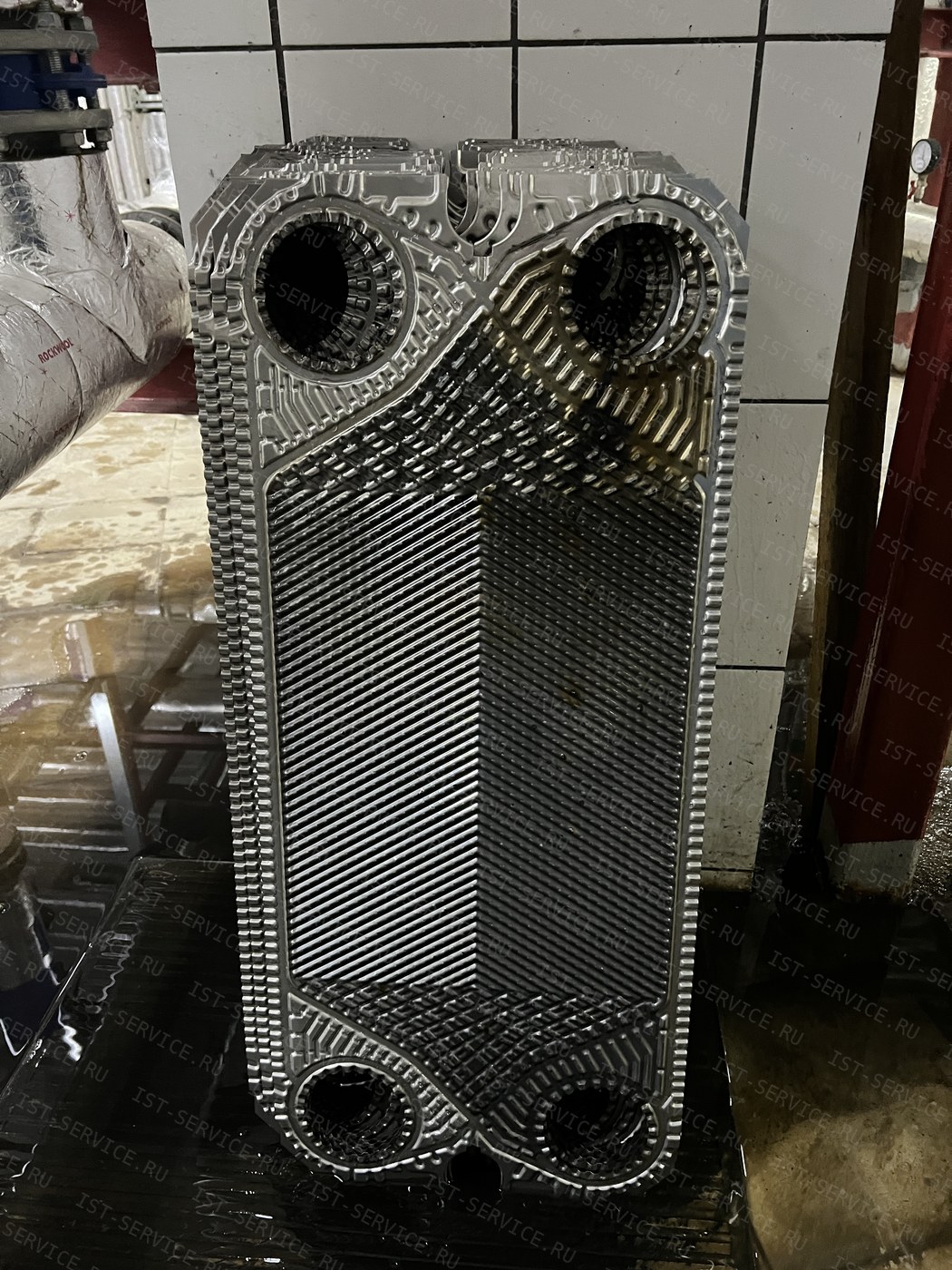

Теплообменник Alfa Laval AQ4-FD на объекте перед промывкой Теплообменник Alfa Laval AQ4-FD, другой ракурс Разобранный пакет пластин теплообменника с отложениями перед промывкой Керхером Отложения внутри порта пакета пластин теплообменника крупным планом Загрязнение порта пластин теплообменника, другой ракурс Порт пластины с уплотнением до промывки Пластина теплообменника после разборной промывки Керхером Пластина теплообменника после промывки, другой ракурс Пластина теплообменника после промывки, ракурс 3 Пластина теплообменника после промывки, ракурс 4 Пластина теплообменника после промывки, ракурс 5 Пластина теплообменника после промывки, ракурс 6 Пластина теплообменника после промывки, ракурс 7 Пластина теплообменника после промывки, ракурс 8 Теплообменник в сборе после промывки, общий вид Теплообменник Alfa Laval в сборе с новыми уплотнениями после промывки Манометры теплообменника перед опрессовкой Теплообменник AQ2A-FG в сборе после промывки Опрессовка теплообменника — показания манометра Опрессовка теплообменника, манометр крупным планом

Нужна разборная промывка или замена уплотнений вашего теплообменника? Оставьте заявку — оценим объём работ.

Проект

Разборная химическая промывка теплообменника Alfa Laval T5M с заменой уплотнений

Объект — Москва, Северный административный округ, Войковский район. Теплообменник Alfa Laval T5M демонтировали для разборной химической промывки: пластины были покрыты плотным слоем накипи и продуктов коррозии. Каждую пластину обработали в химическом растворе, добившись полного удаления отложений, и заменили все уплотнения на новые. Собрали пакет пластин заново с контролем затяжки и вернули теплообменник в эксплуатацию.

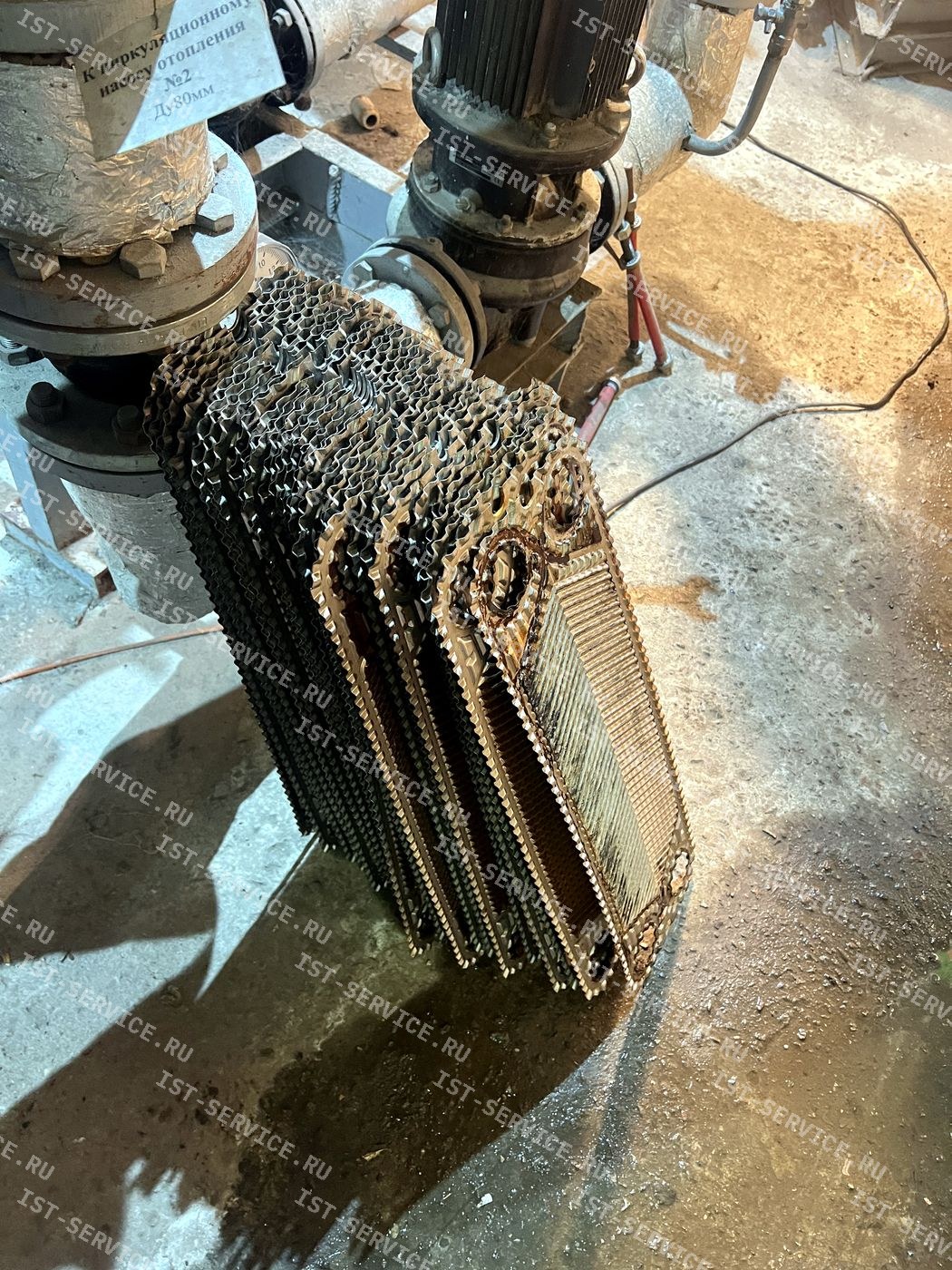

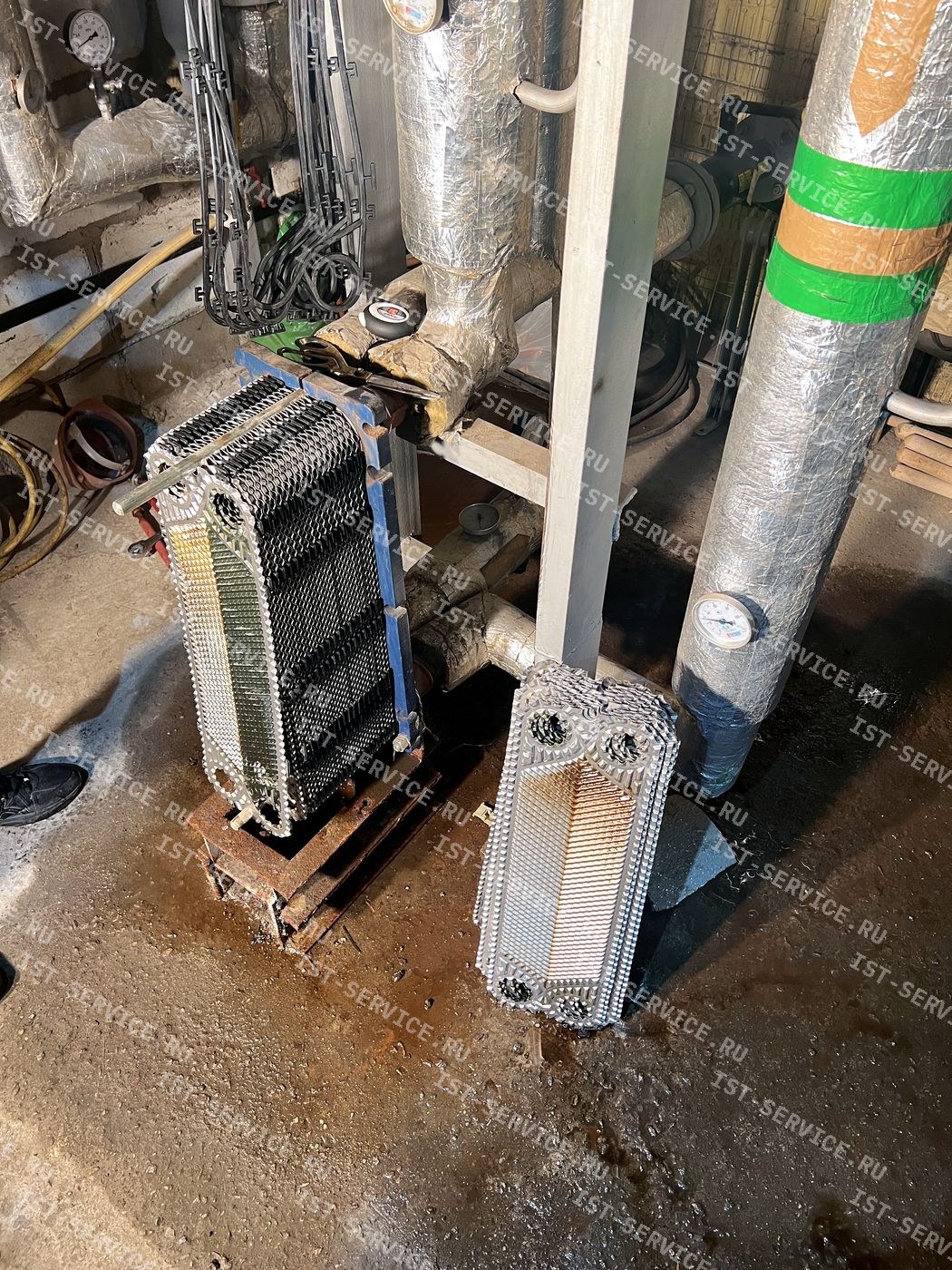

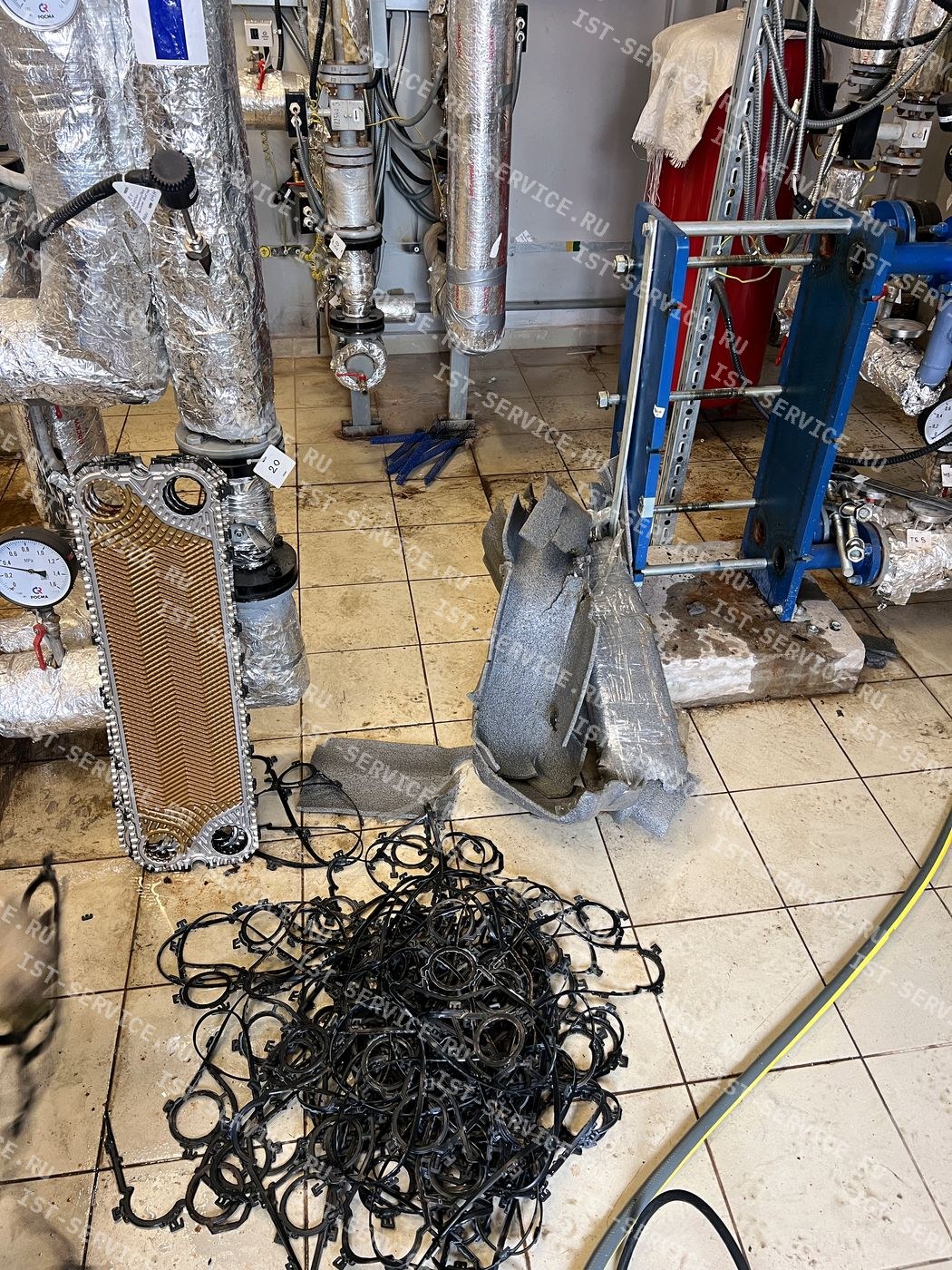

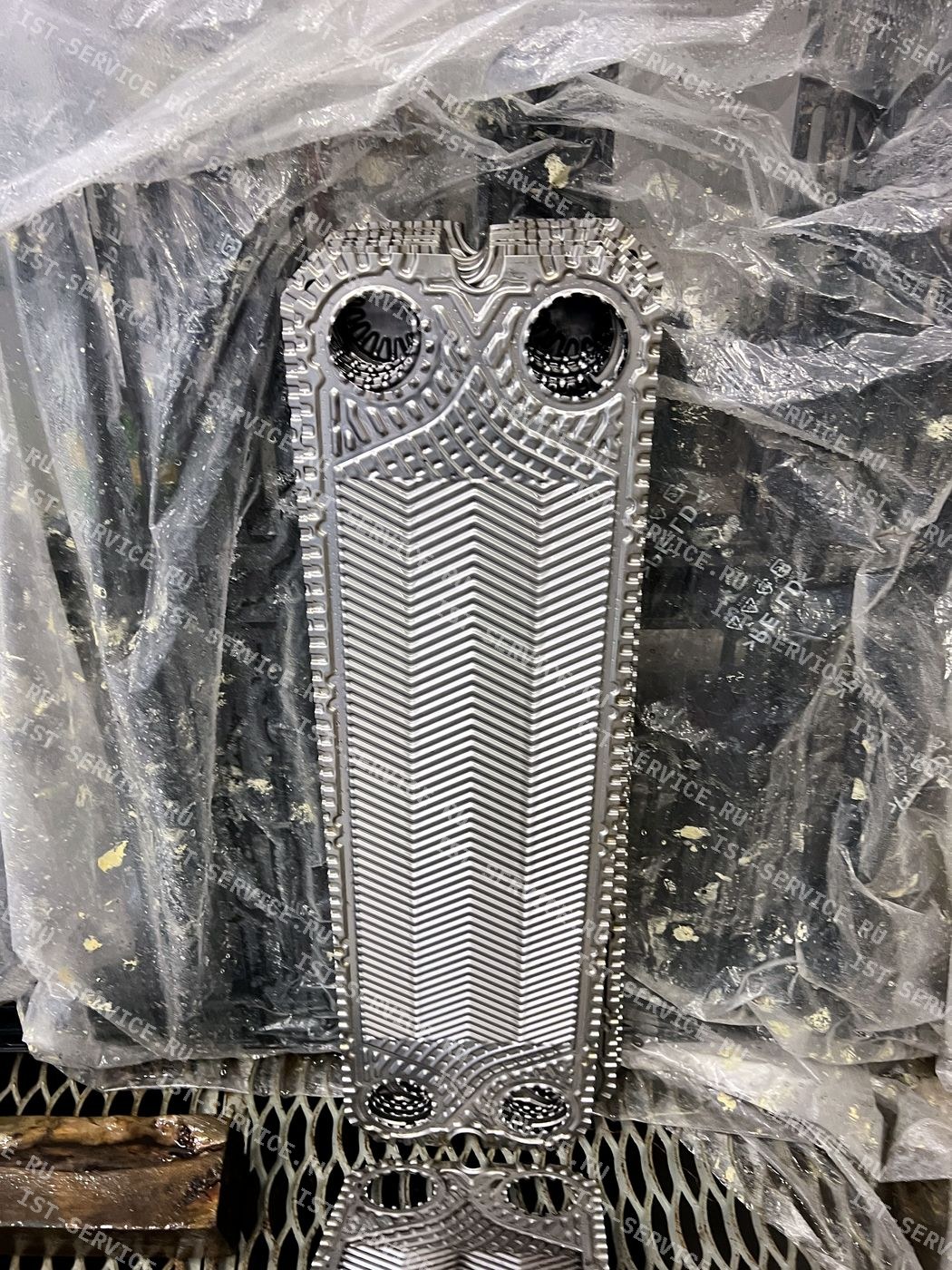

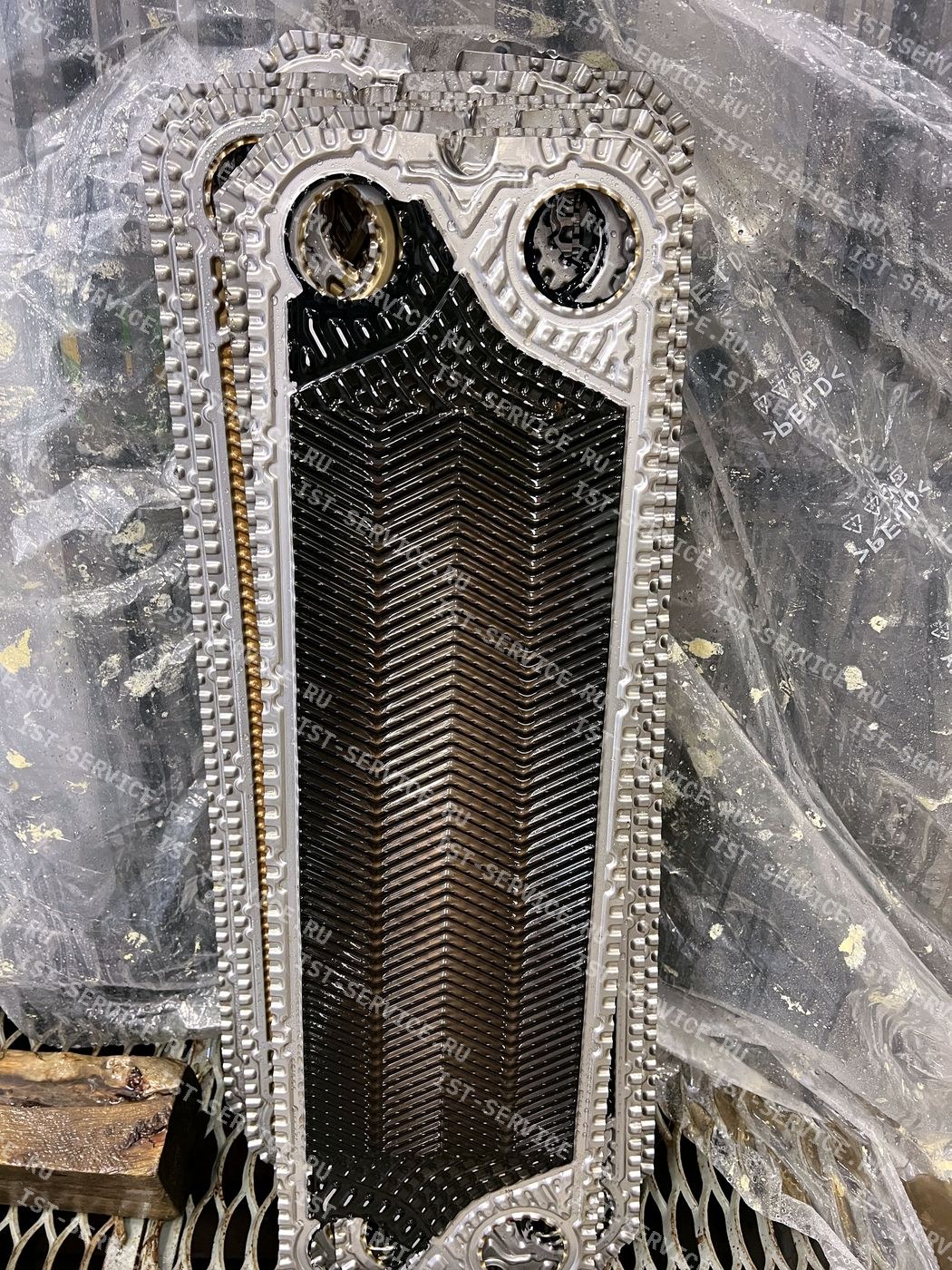

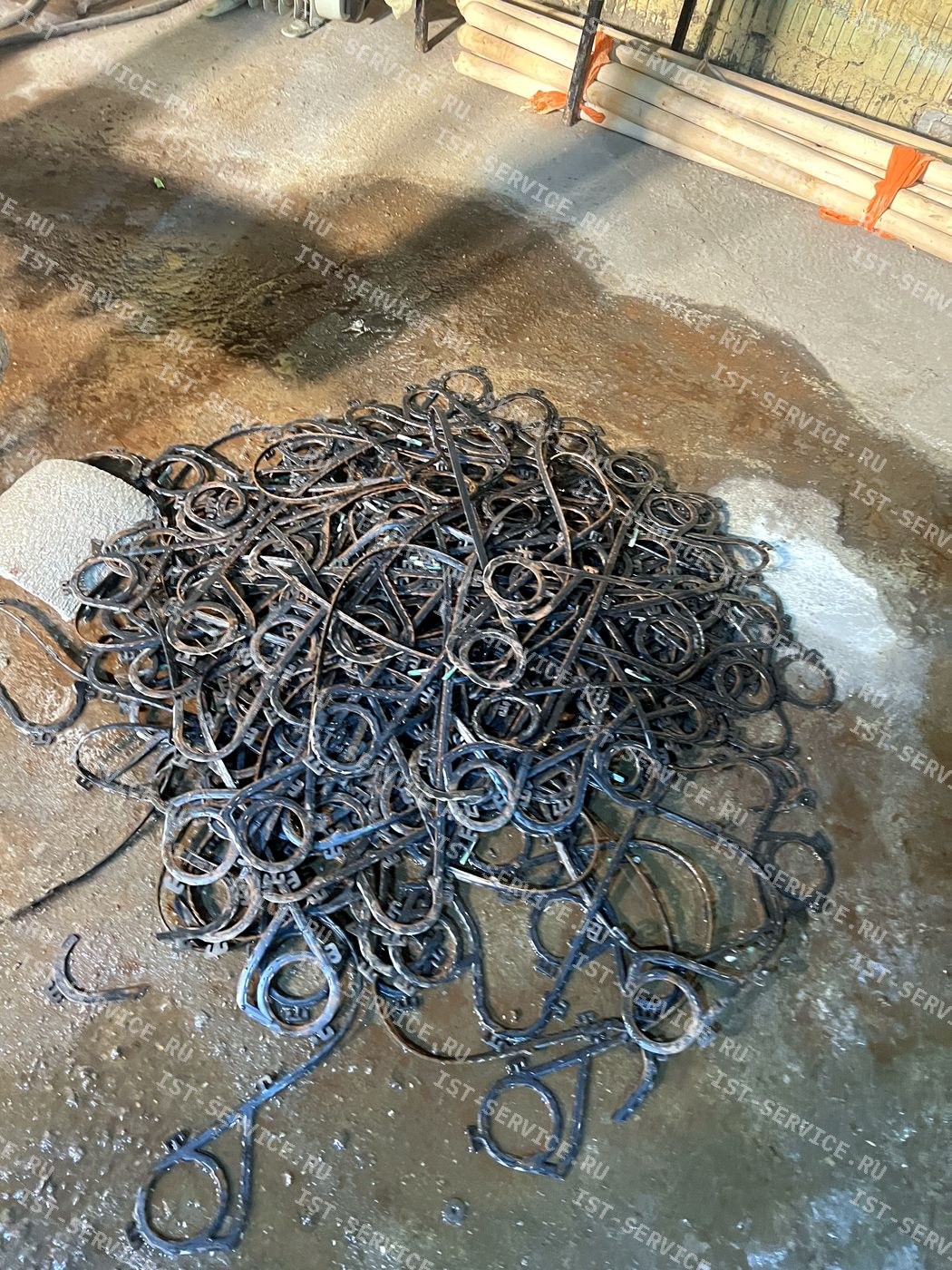

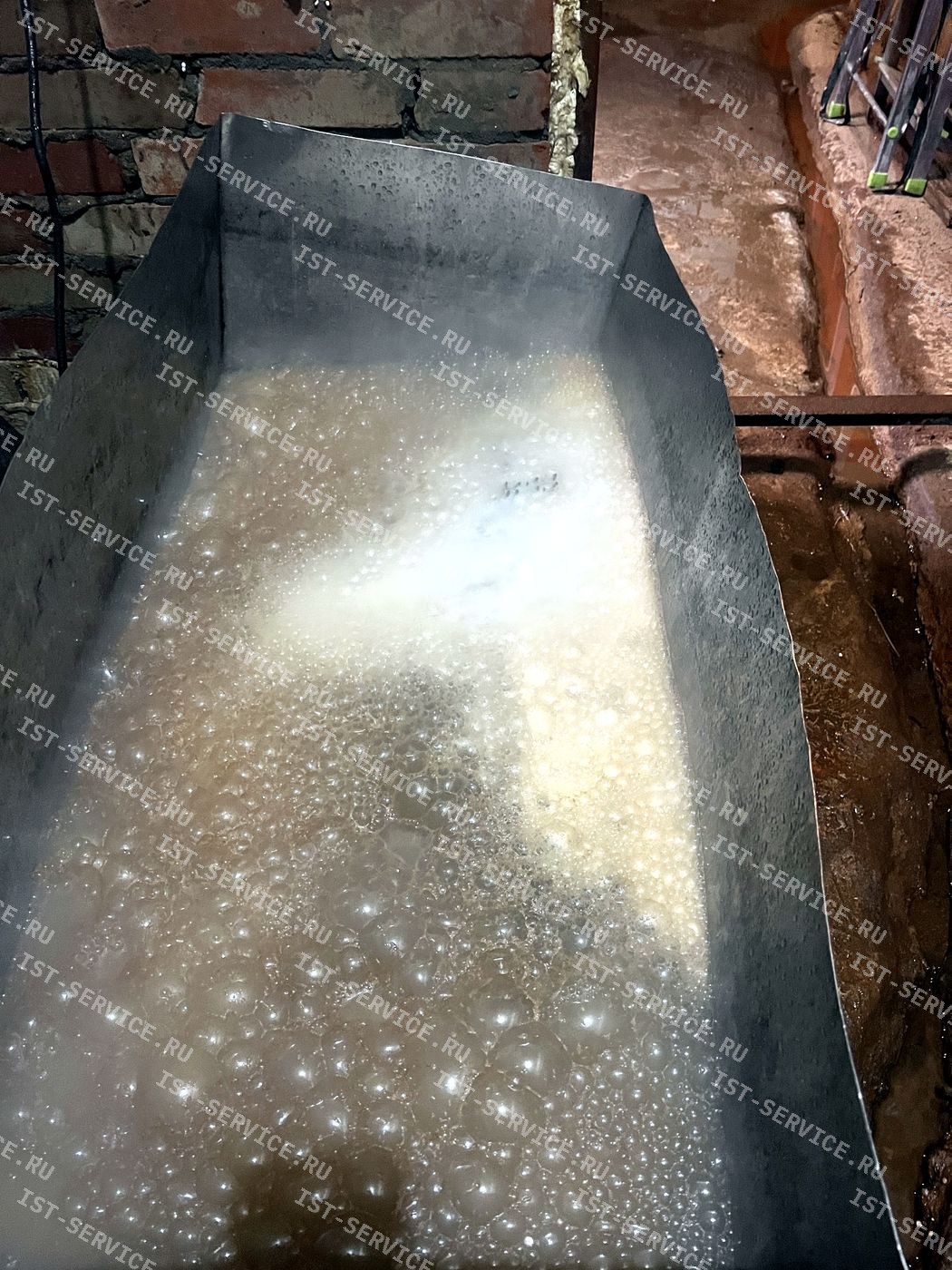

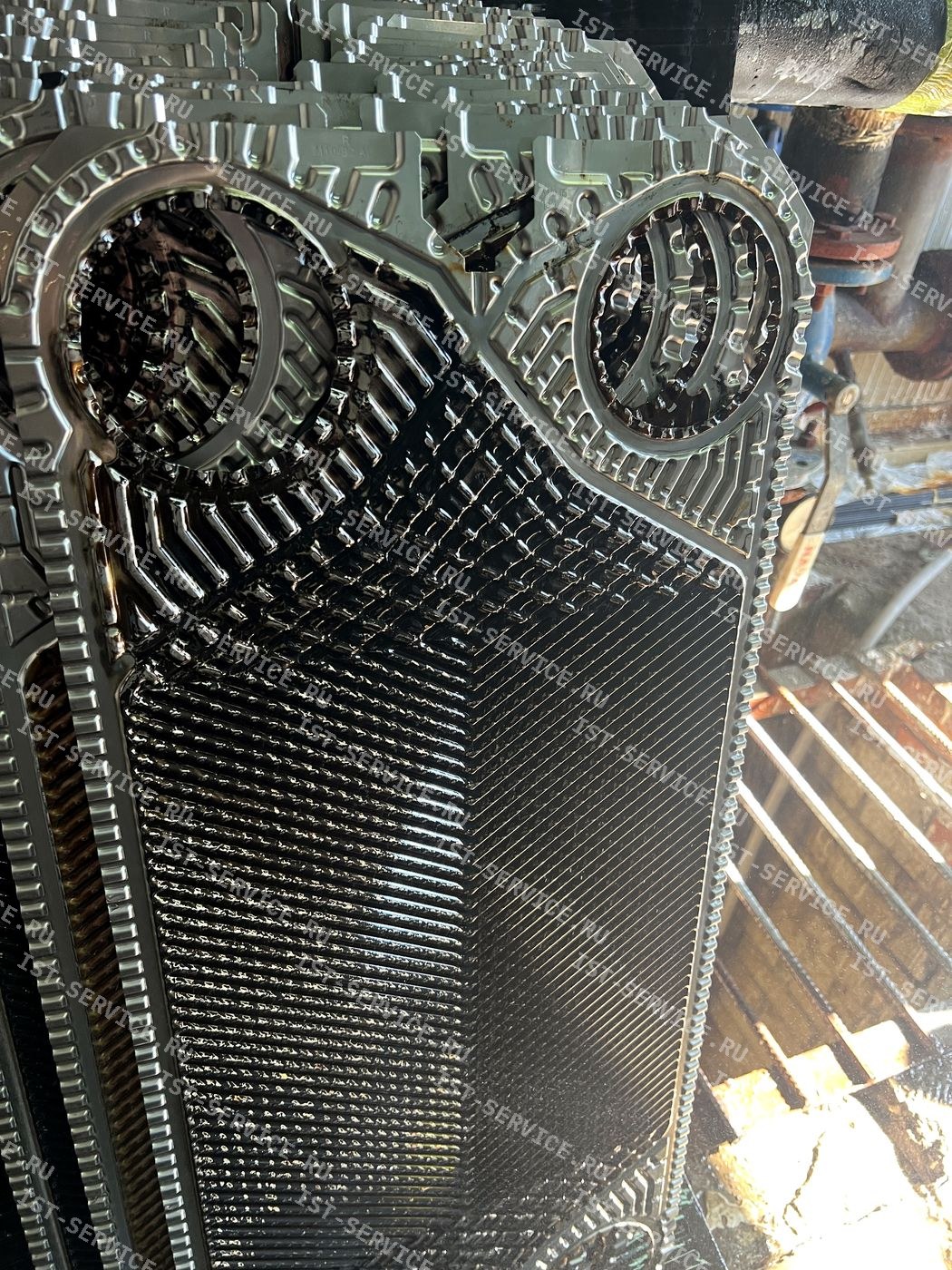

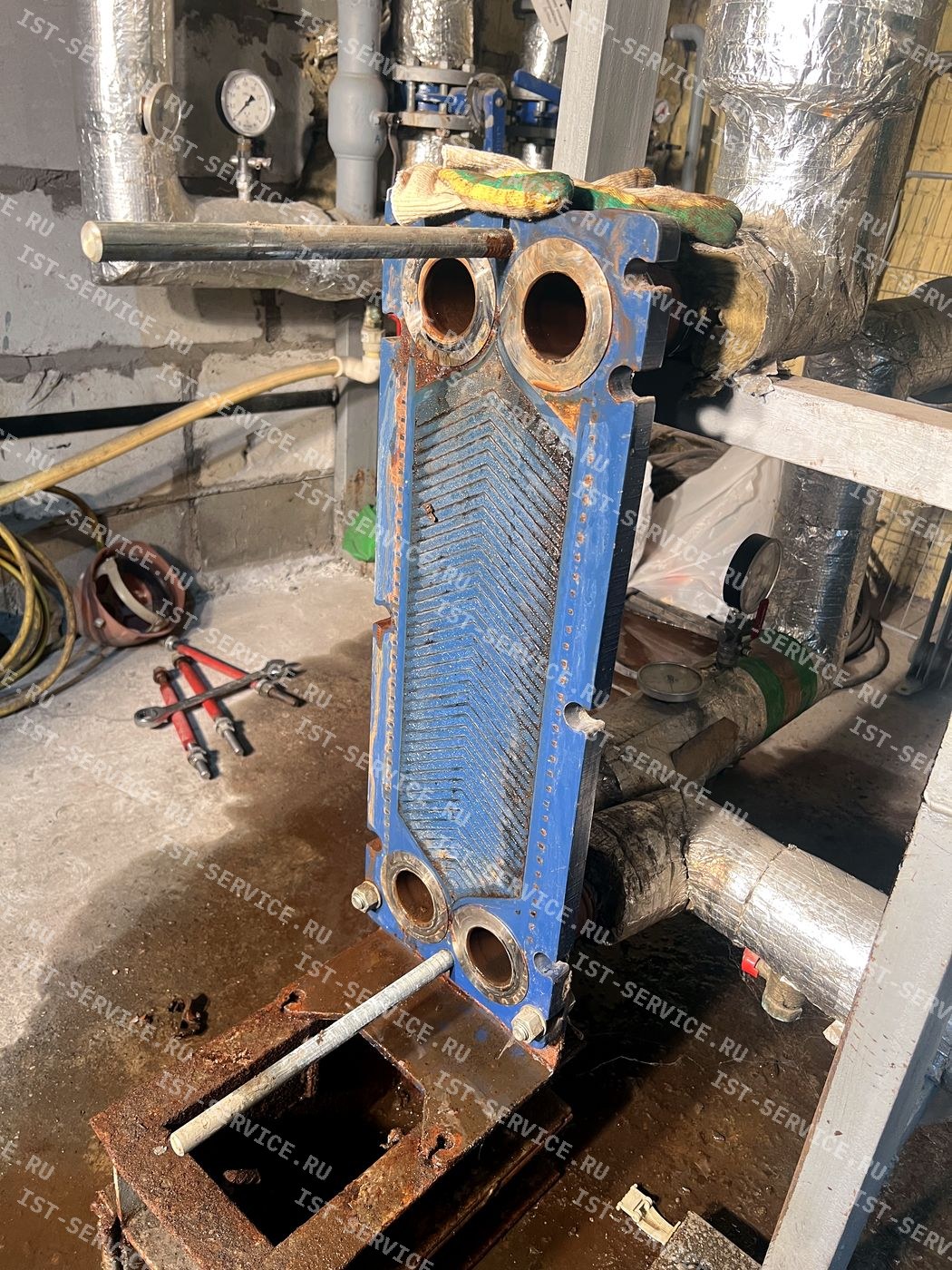

Демонтированный теплообменник Alfa Laval T5M в тепловом пункте Снятые старые уплотнения теплообменника Alfa Laval перед заменой Загрязнённые пластины теплообменника перед разборной промывкой Химический раствор для разборной промывки пластин теплообменника Пластина теплообменника Alfa Laval T5M после химической промывки Очищенная пластина теплообменника, другой ракурс Пластина теплообменника с накипью до химической промывки Пластина теплообменника с отложениями, другой ракурс Два пакета пластин теплообменника Alfa Laval перед промывкой

Нужна разборная химическая промывка или замена уплотнений вашего теплообменника? Оставьте заявку — оценим объём работ.

Проект

Разборная промывка и замена уплотнений двух теплообменников SWEP GC-16

Объект в центре Москвы — тепловой пункт с теплообменниками SWEP. Работы производились на высоте 3 метров от пола. Пластины оказались сильно загрязнены накипью и продуктами коррозии. Разобрали теплообменники, вынесли пластины на крышу и промыли каждую под давлением, добившись удаления отложений. На обоих теплообменниках заменили уплотнения на новые. После промывки на первой пластине одного из теплообменников обнаружили сквозное отверстие от питтинговой коррозии — заказчик принял решение собрать аппарат без неё, что и было сделано. После сборки с новыми уплотнениями провели опрессовку на 10 бар — герметичность подтверждена. Рабочее место убрали за собой: ушли с объекта в чистоте, как было до начала работ.

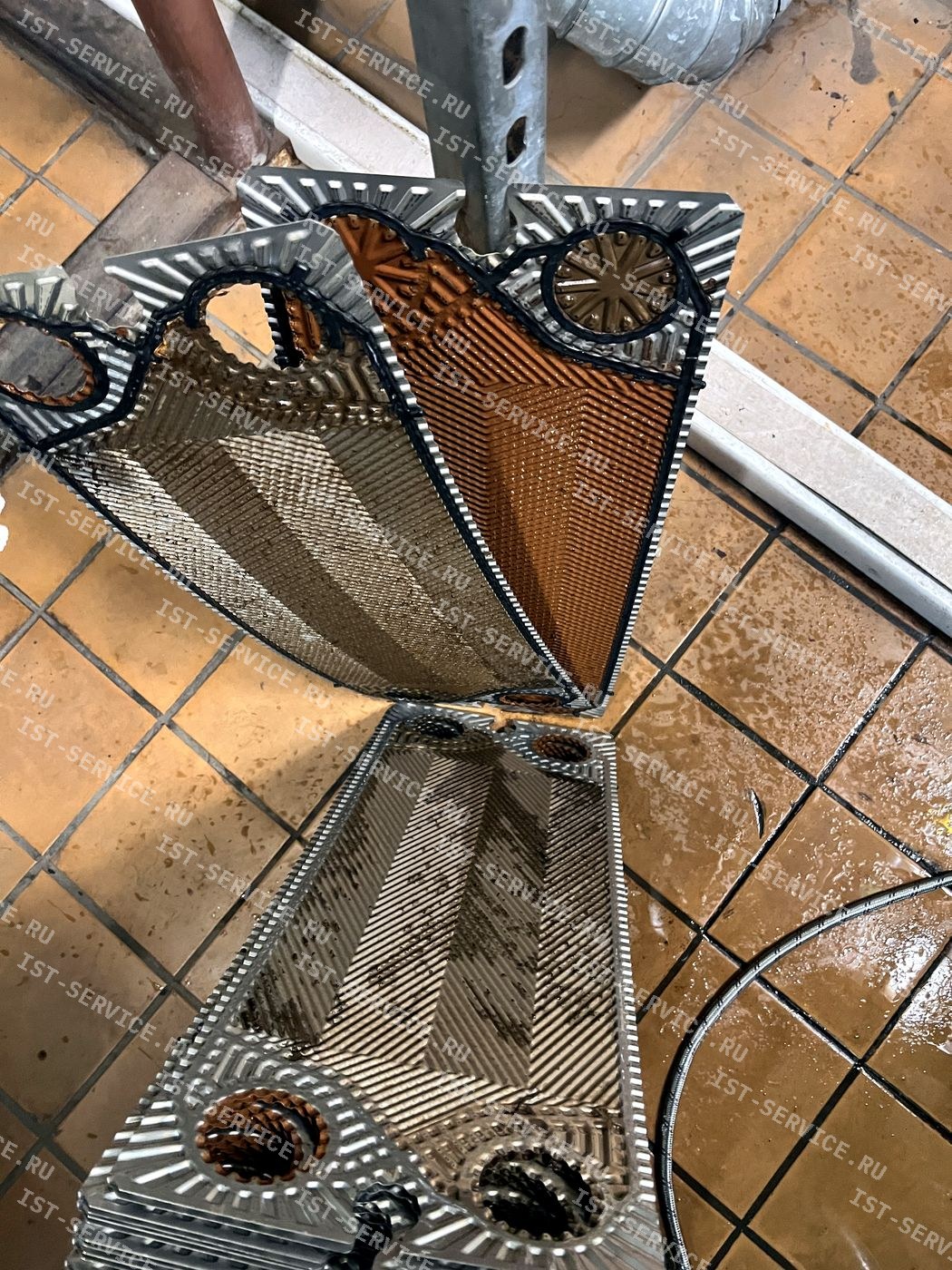

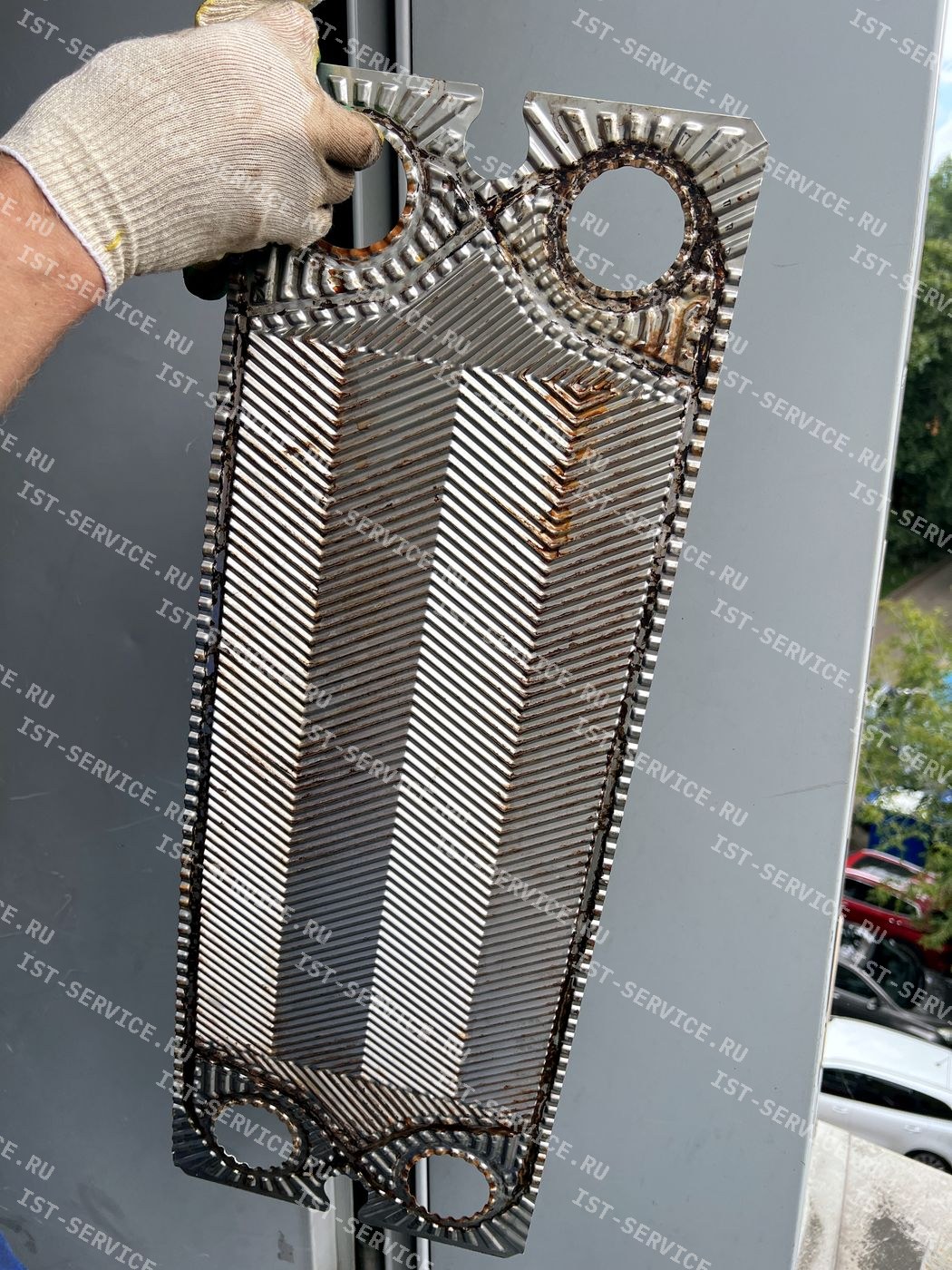

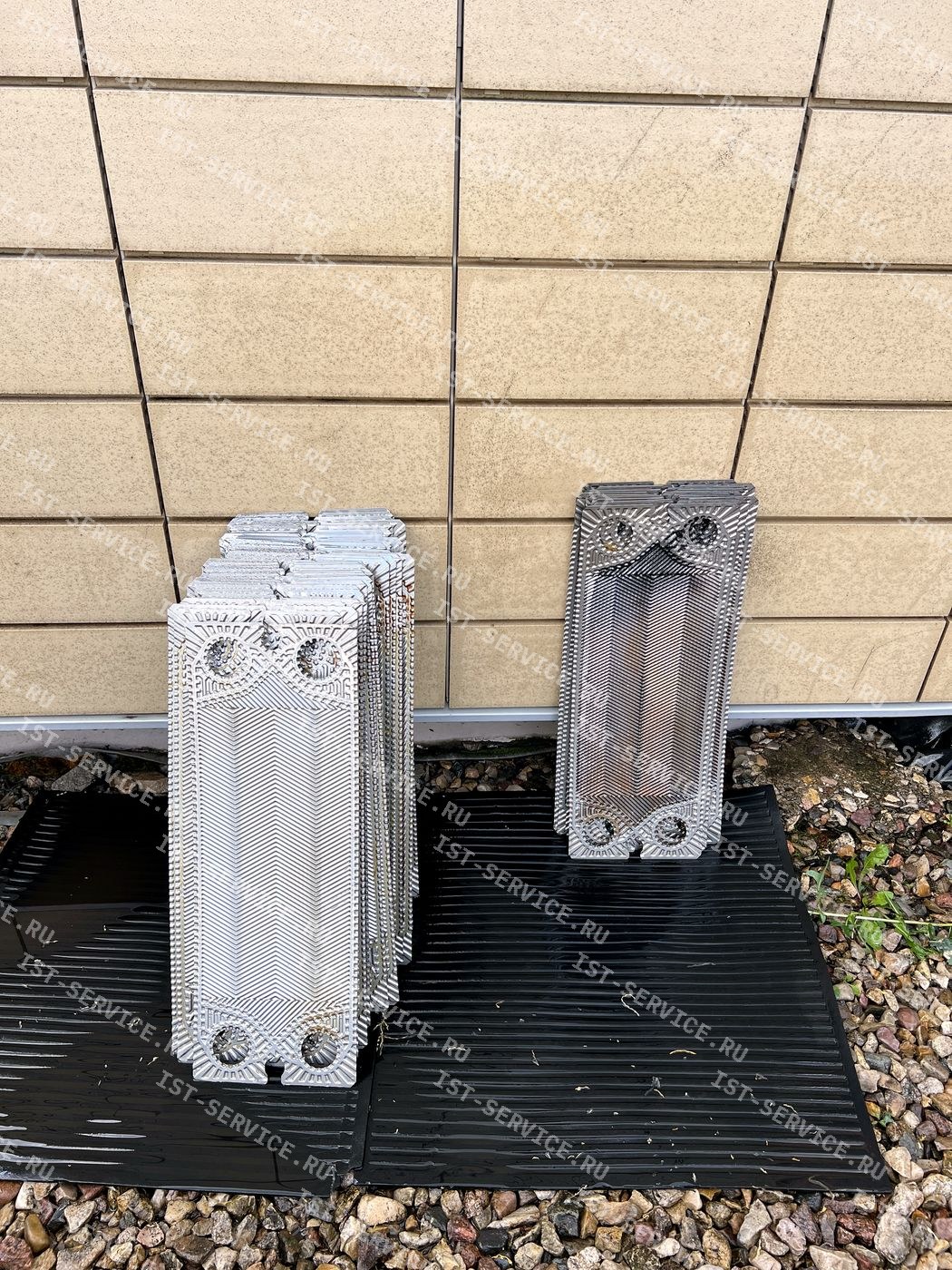

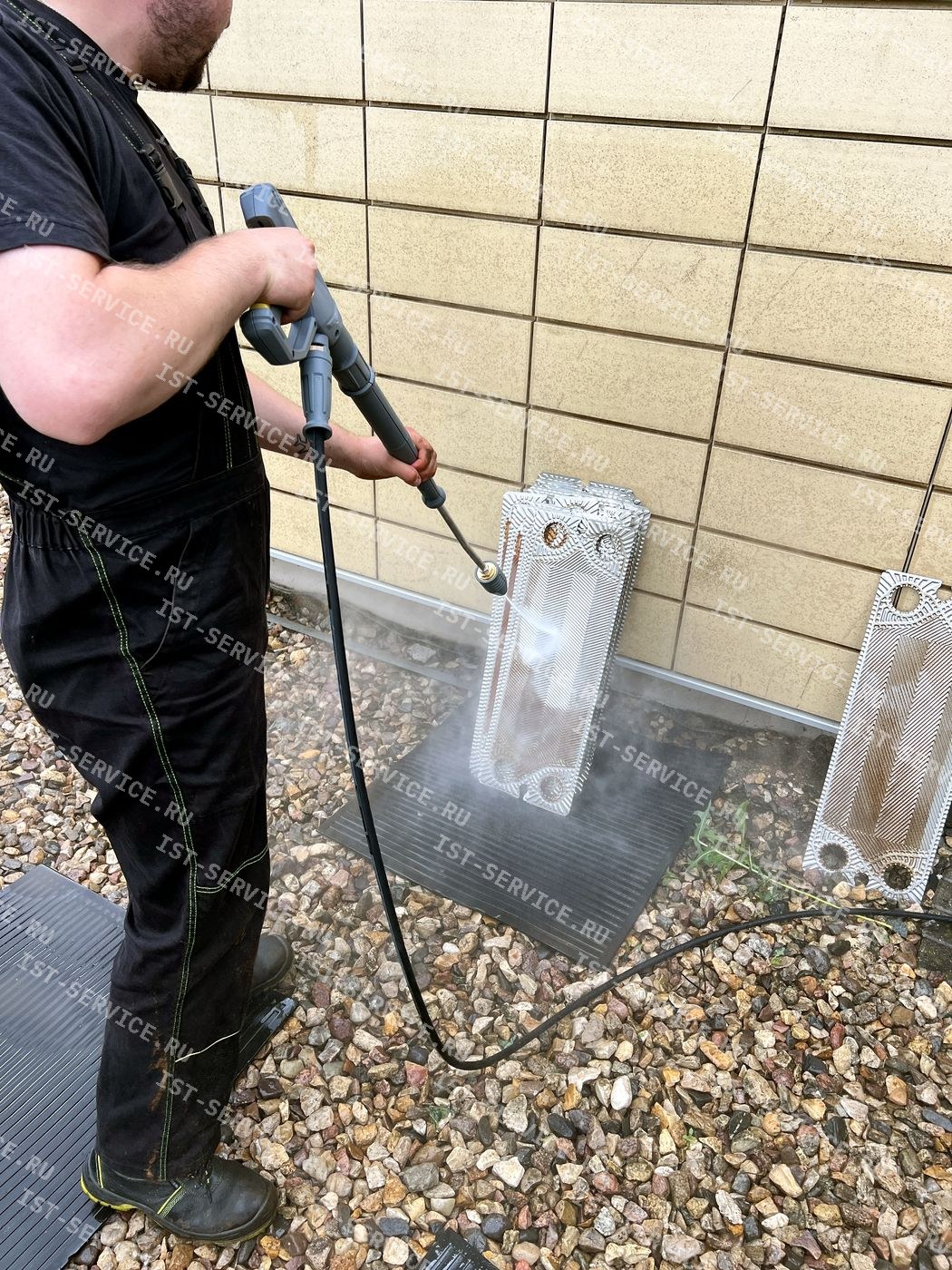

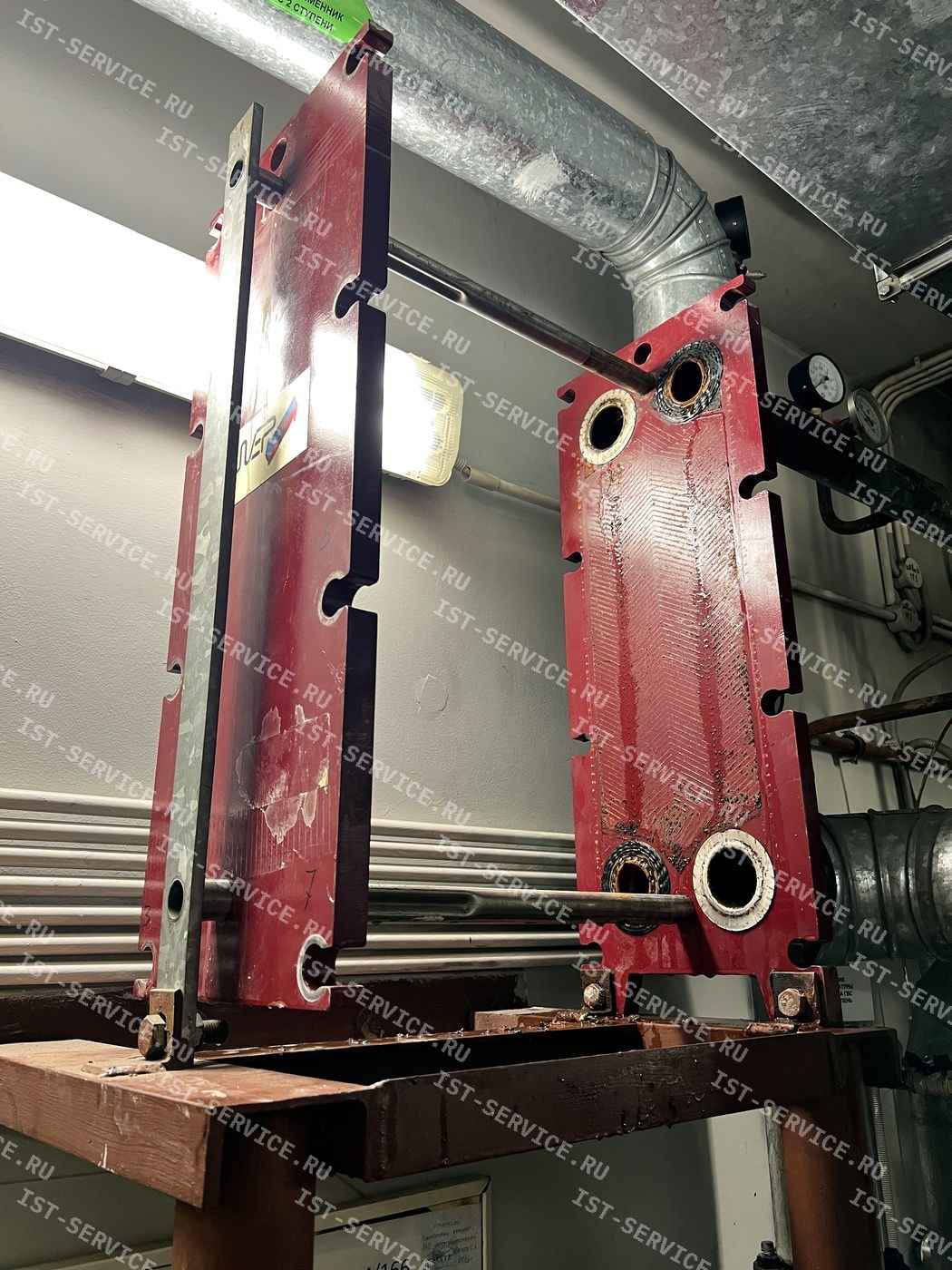

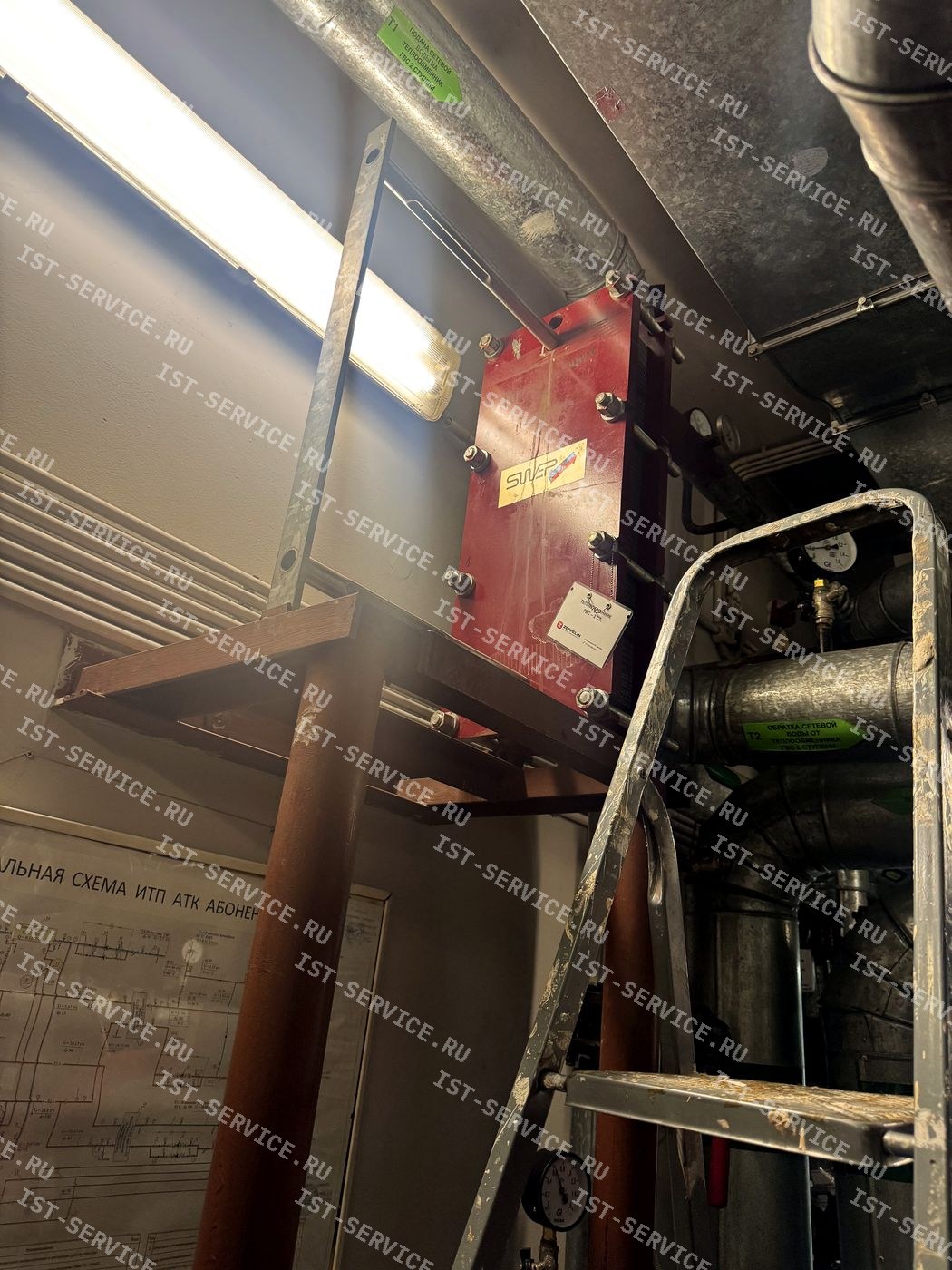

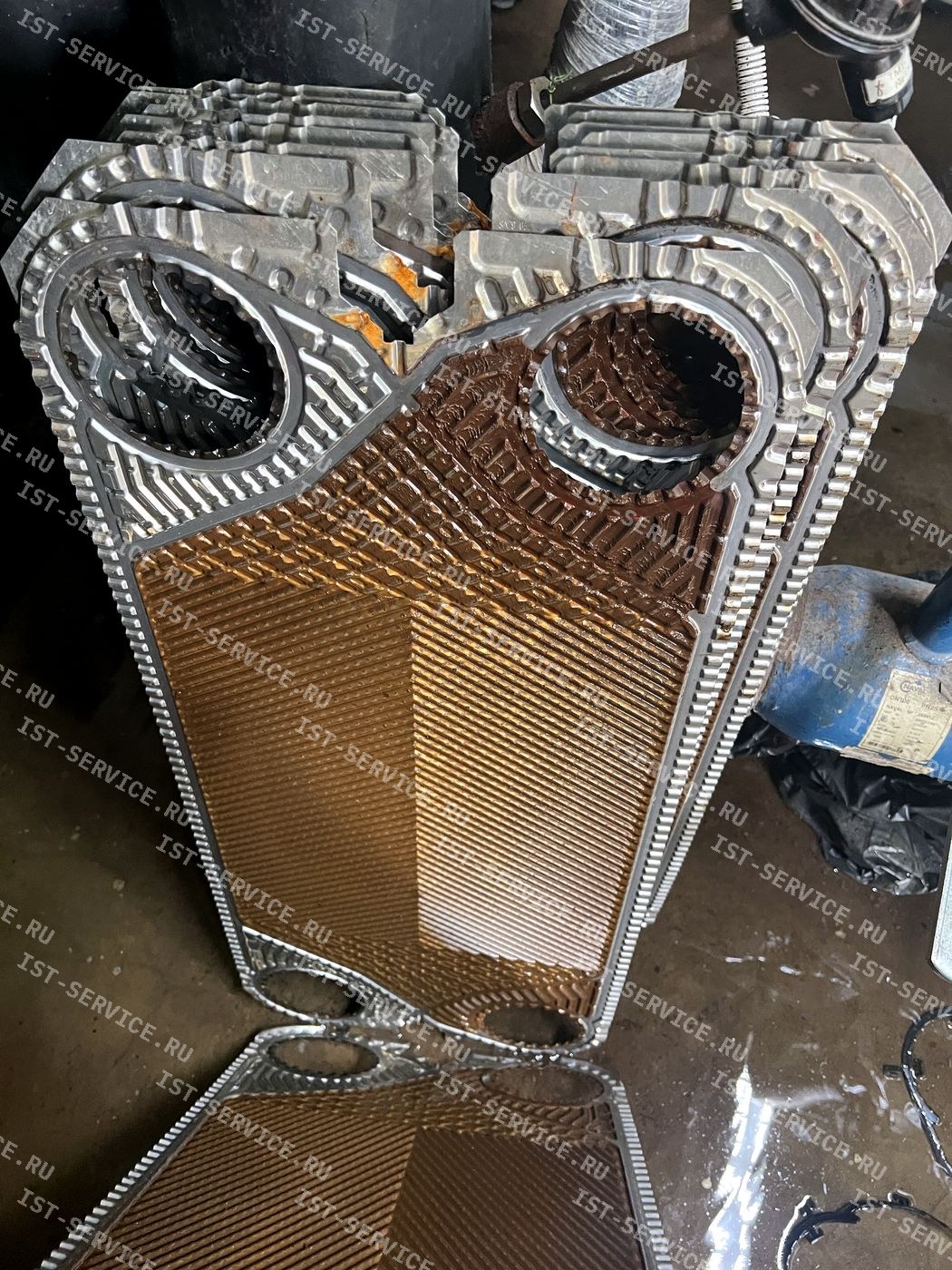

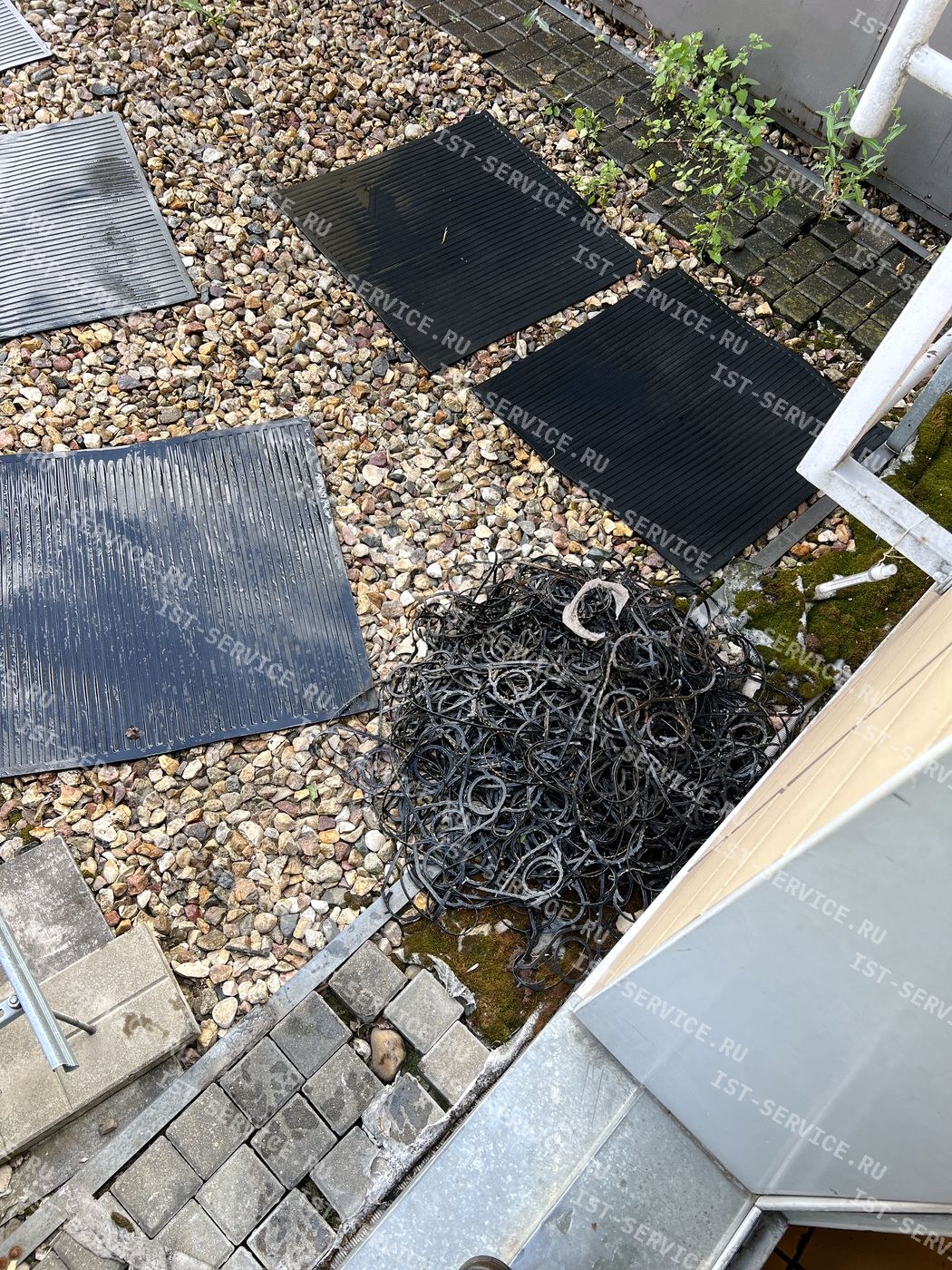

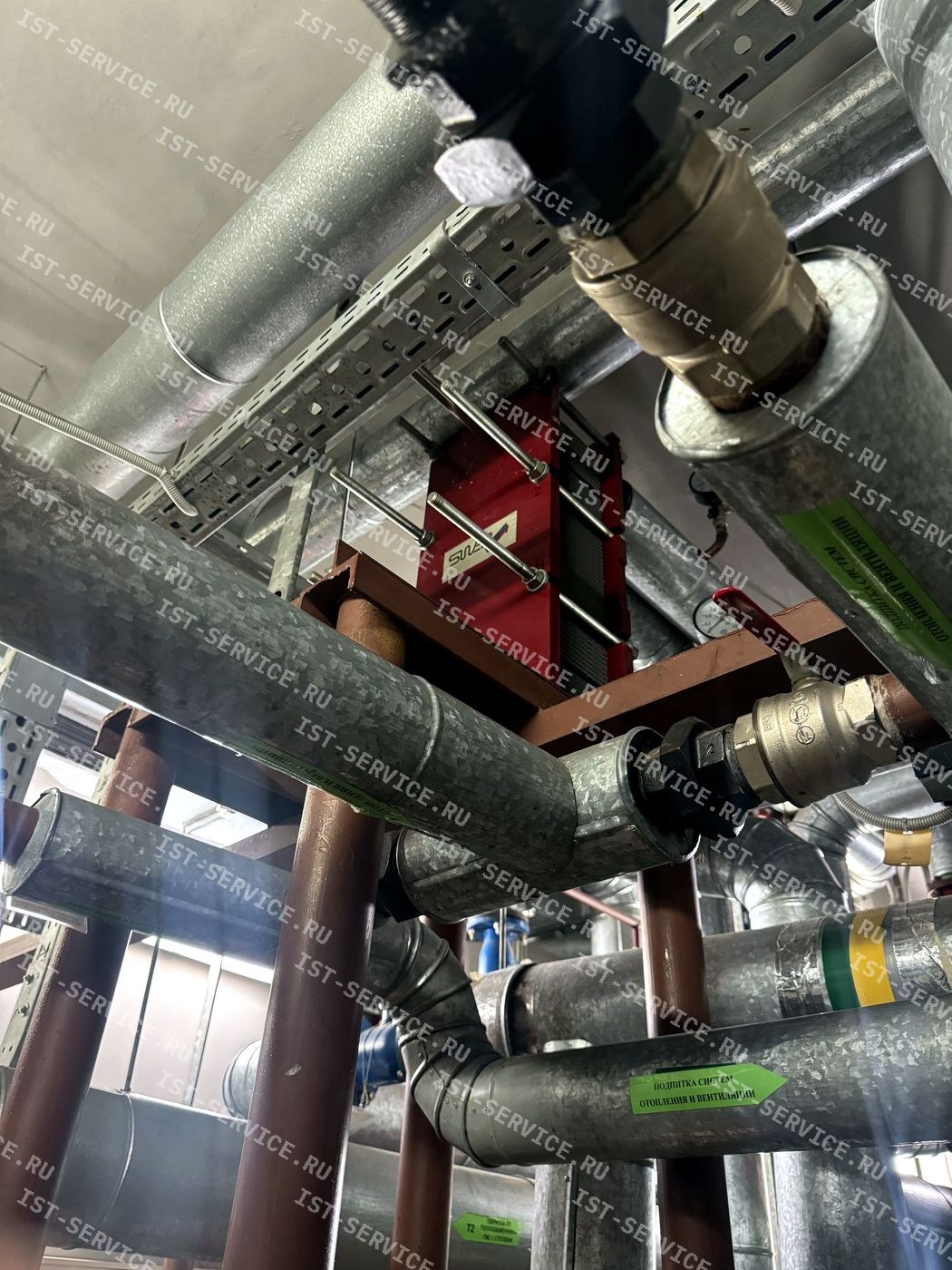

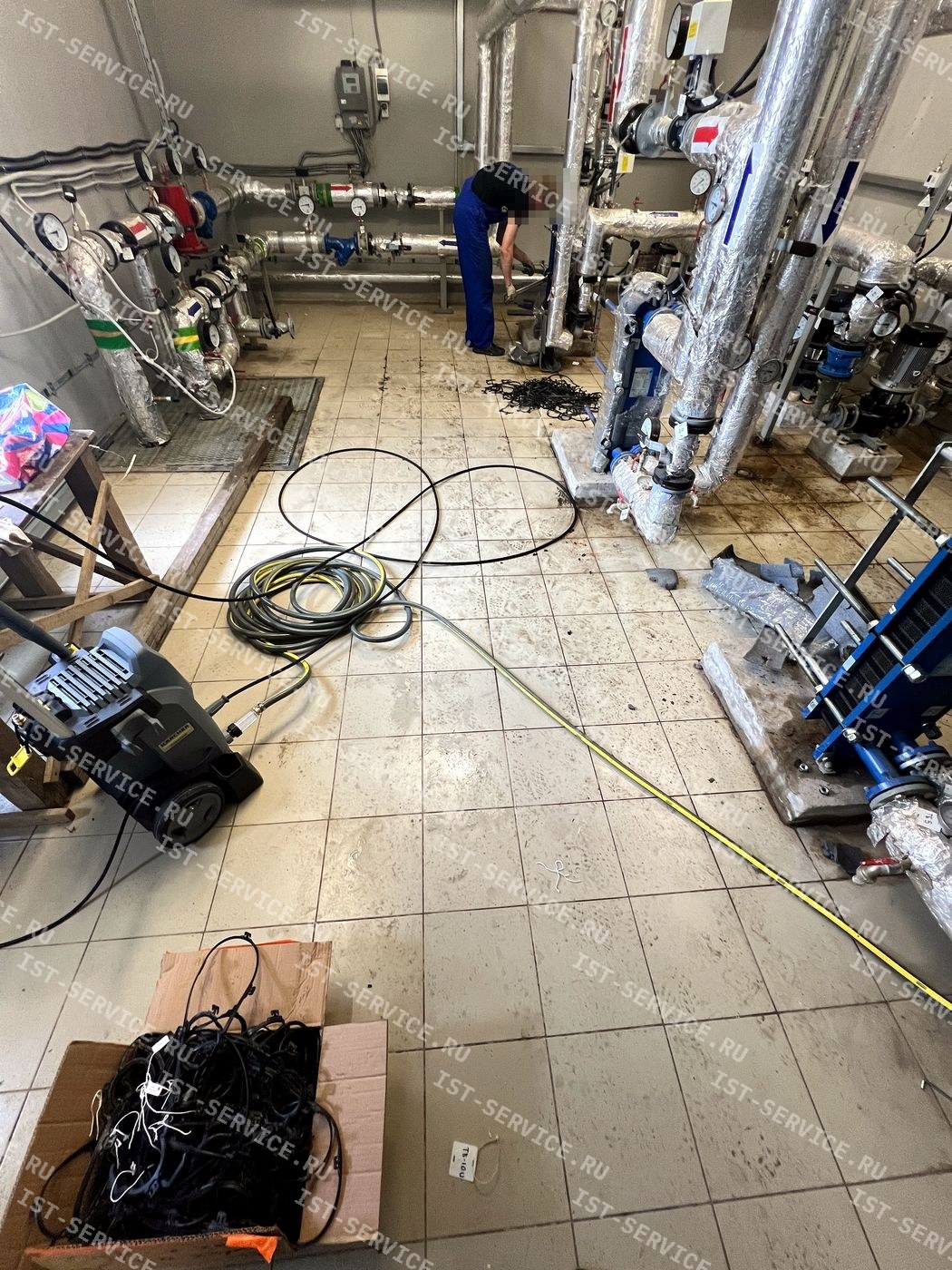

Теплообменник SWEP ГВС 2 ступени в тепловом пункте на объекте Теплообменник SWEP в обвязке трубопроводов теплового пункта Демонтированный теплообменник SWEP перед разборной промывкой Снятые пластины теплообменника с загрязнениями до промывки Пластина теплообменника с накипью и коррозией до промывки Отложения и коррозия на пластине теплообменника крупным планом Пластина теплообменника после промывки аппаратом высокого давления Инженер ИСТ промывает пластину теплообменника керхером Промытые пластины теплообменника SWEP, готовые к сборке Рабочее место во время промывки теплообменника на объекте Рабочее место убрано после завершения работ по промывке Опрессовка теплообменника на 10 атмосфер после сборки

Нужна разборная промывка теплообменника с опрессовкой после сборки? Оставьте заявку — обсудим объект.

Проект

Разборная промывка теплообменников ТПлР S18 с заменой уплотнений

В индивидуальном тепловом пункте обслуживали два пластинчатых теплообменника ТПлР S18 2017 года выпуска. За годы эксплуатации на пластинах образовались отложения, а часть уплотнений потеряла эластичность. Полностью разобрали оба аппарата, механически очистили пластины, заменили резиновые уплотнения на новые и собрали пакеты заново с контролем затяжки.

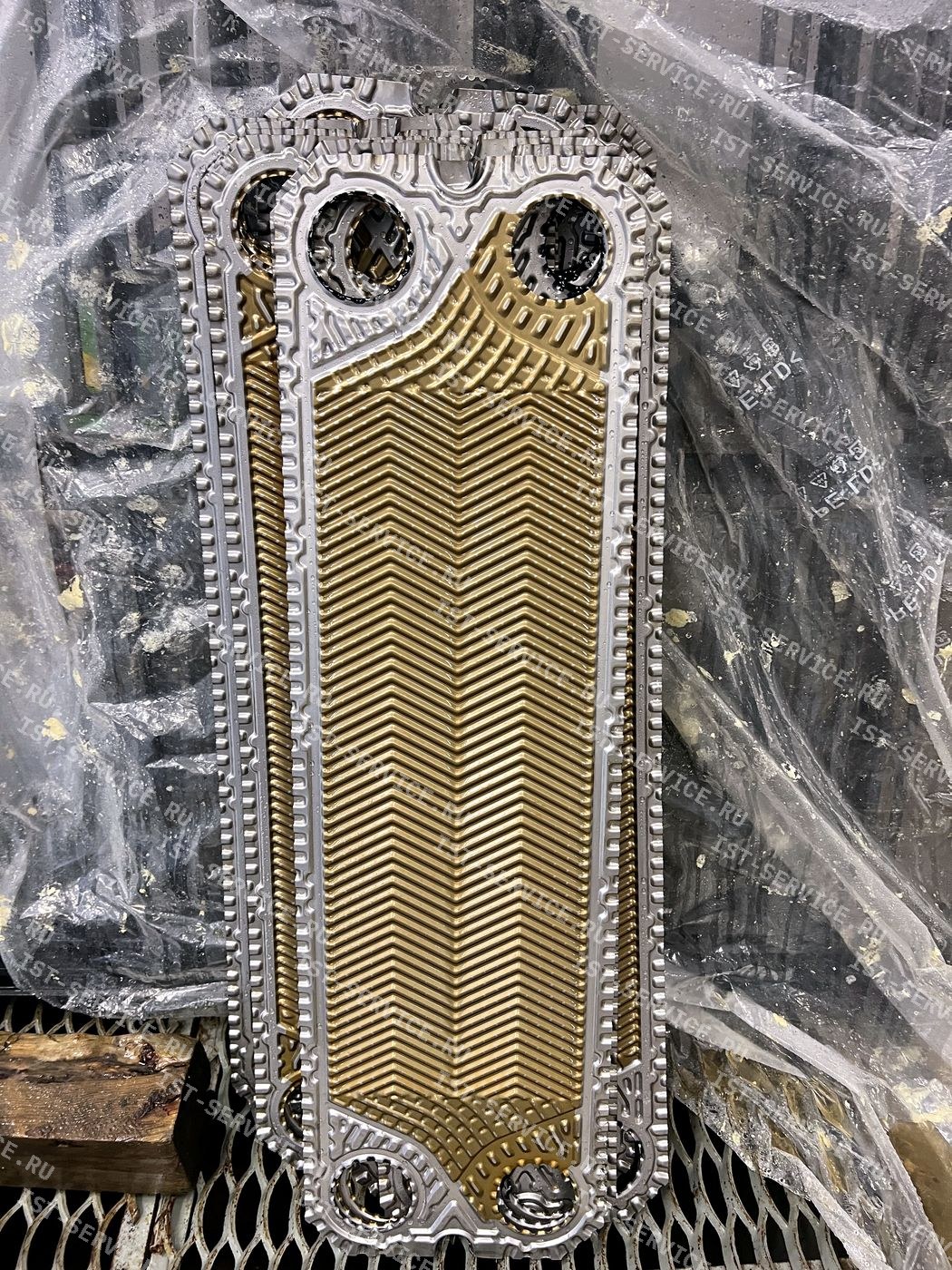

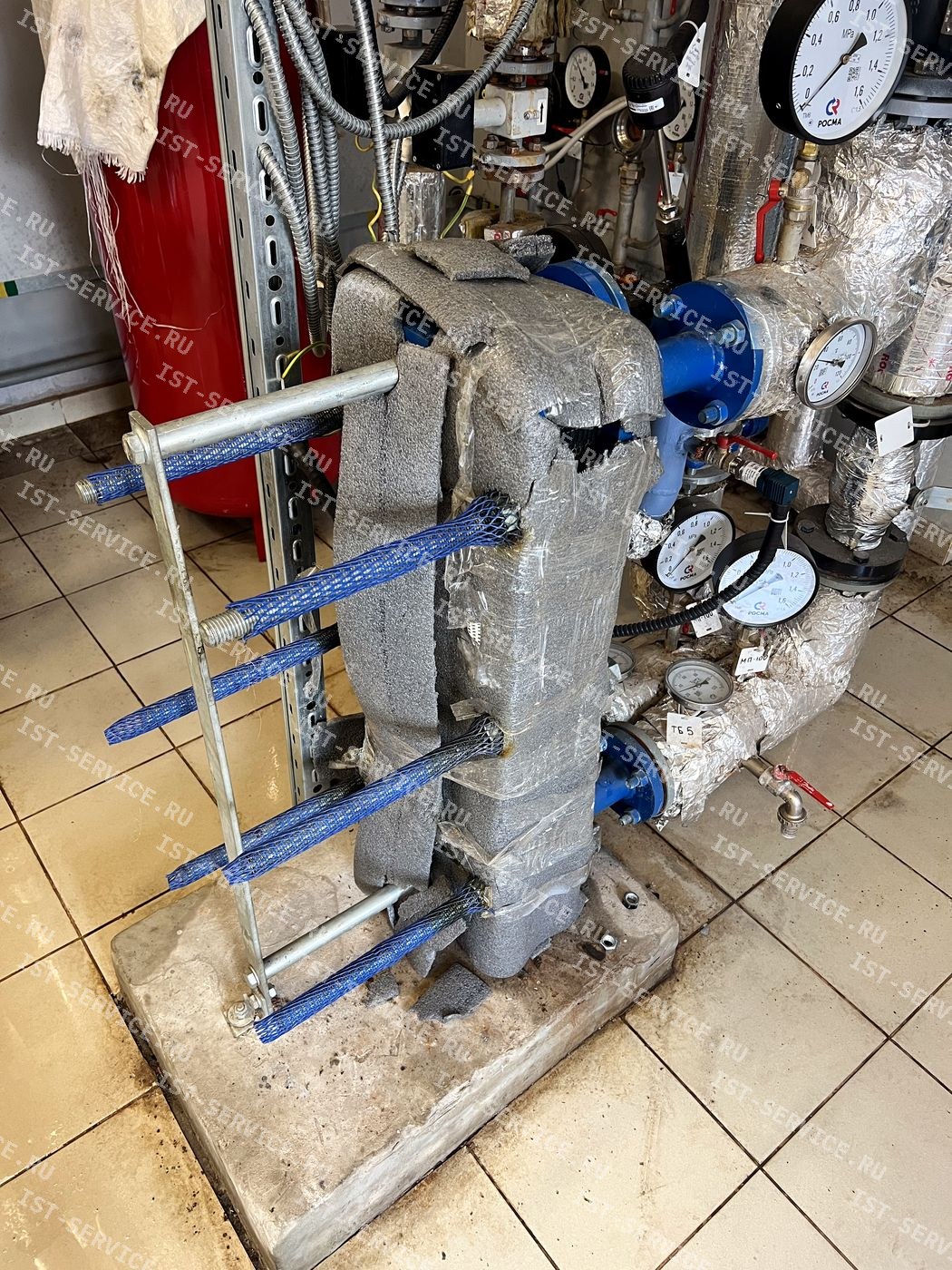

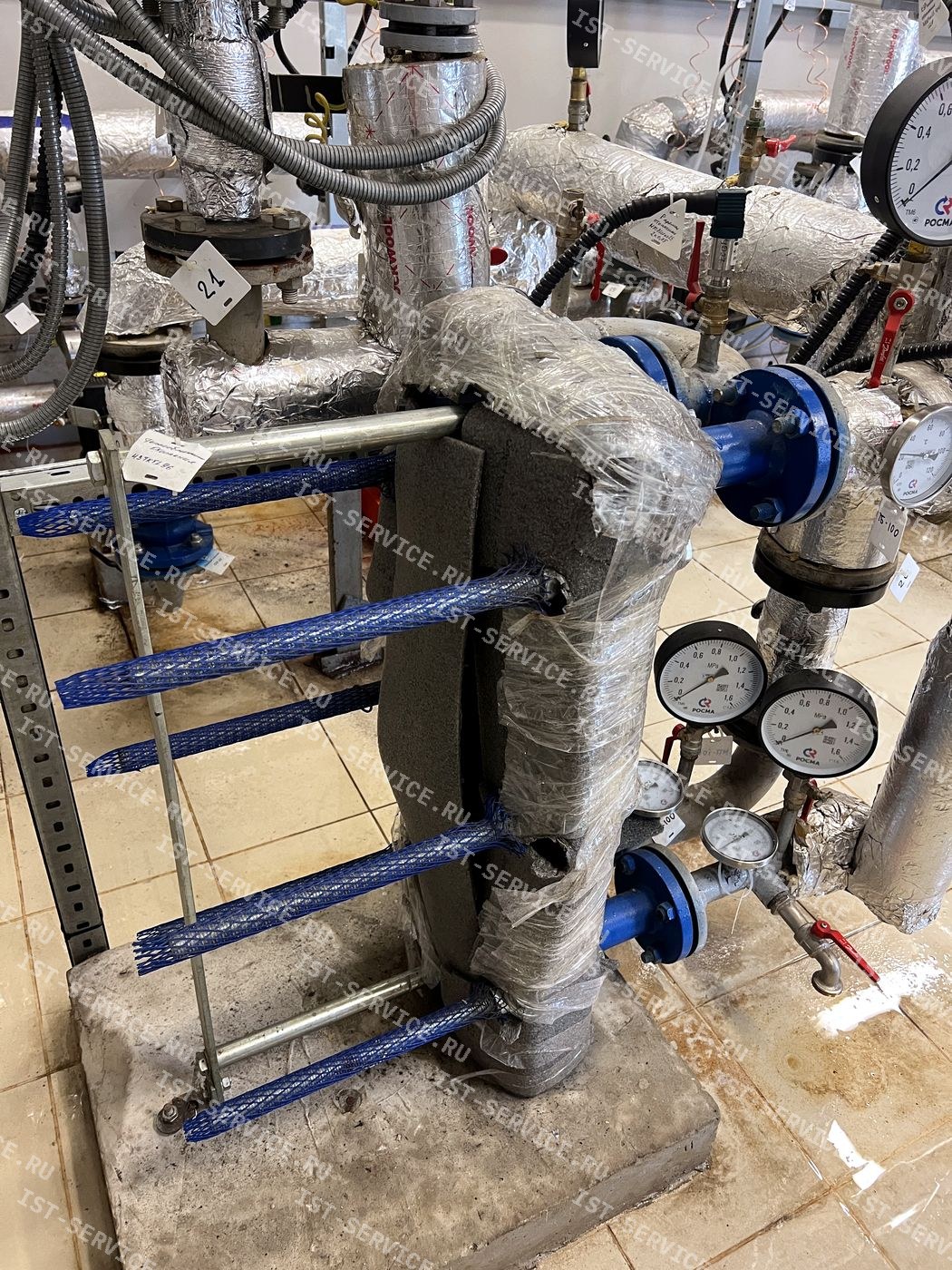

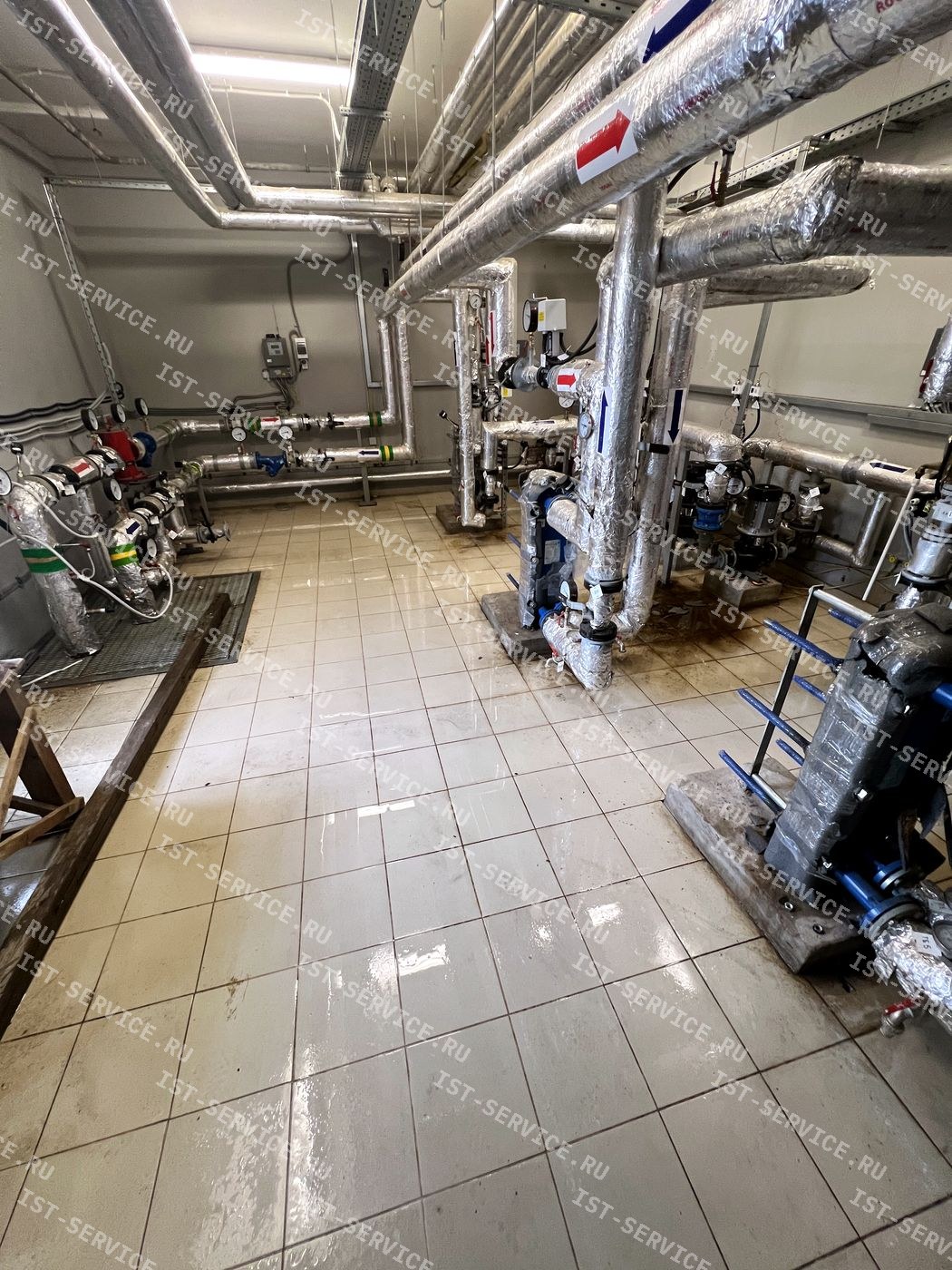

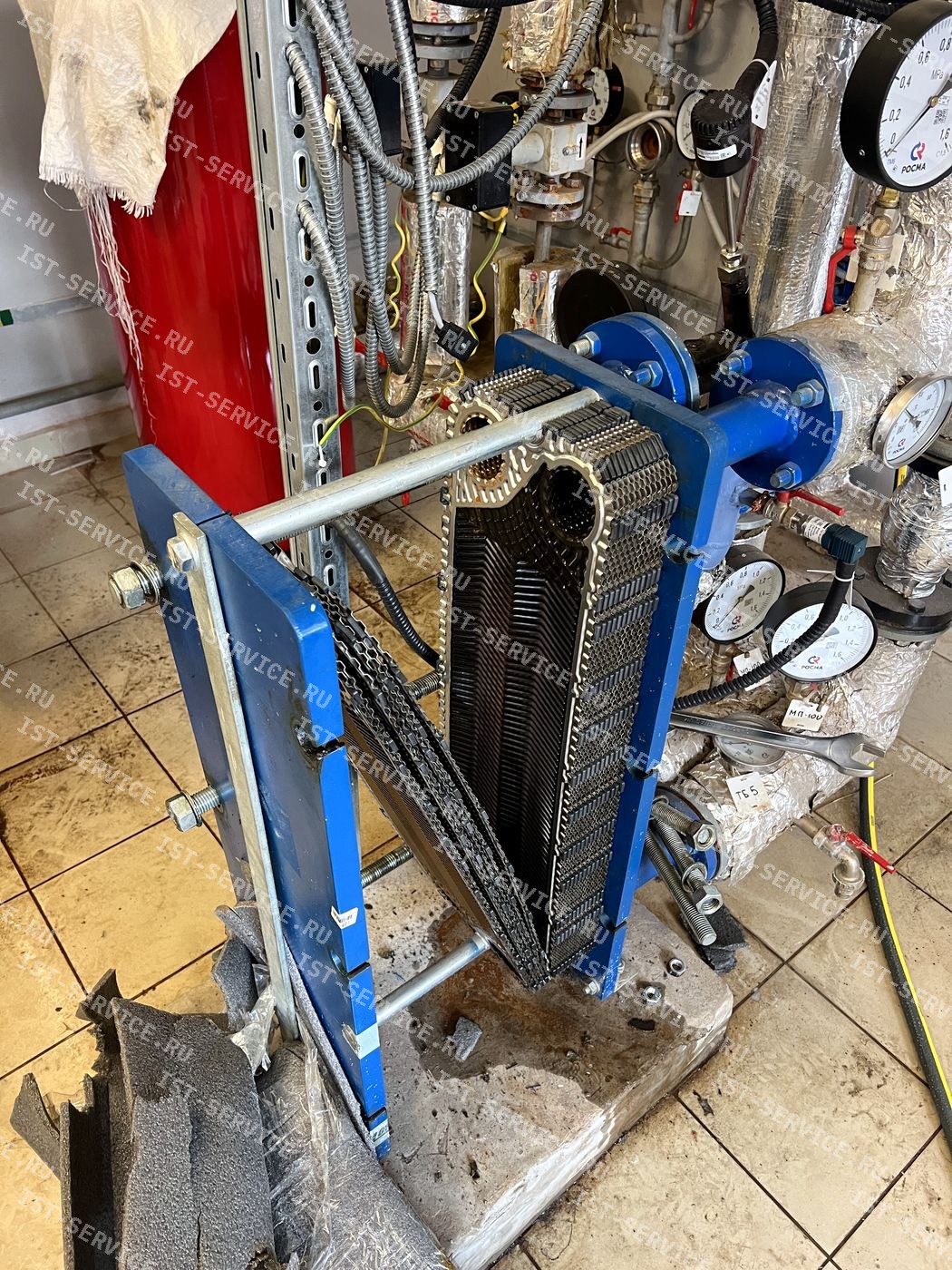

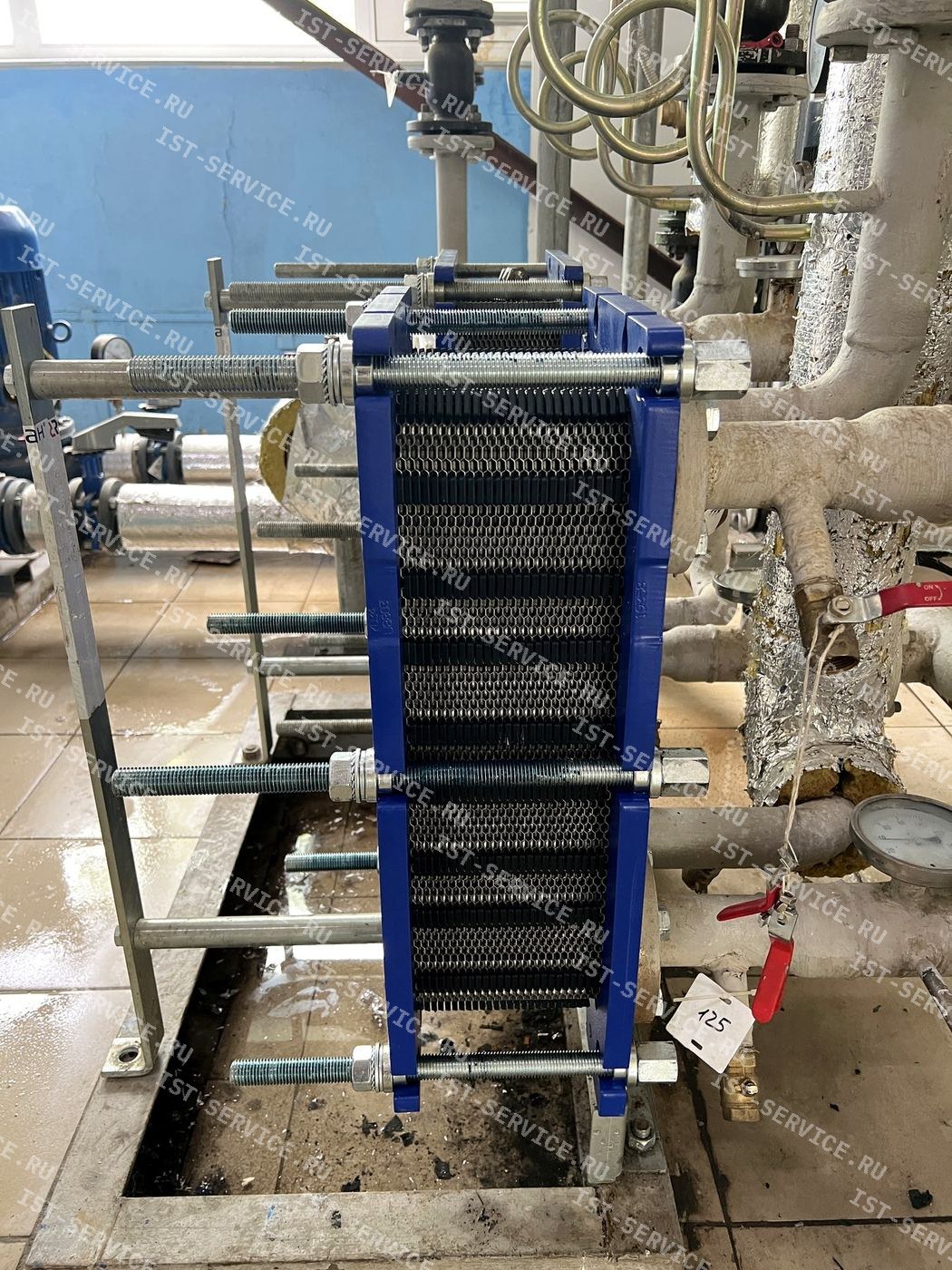

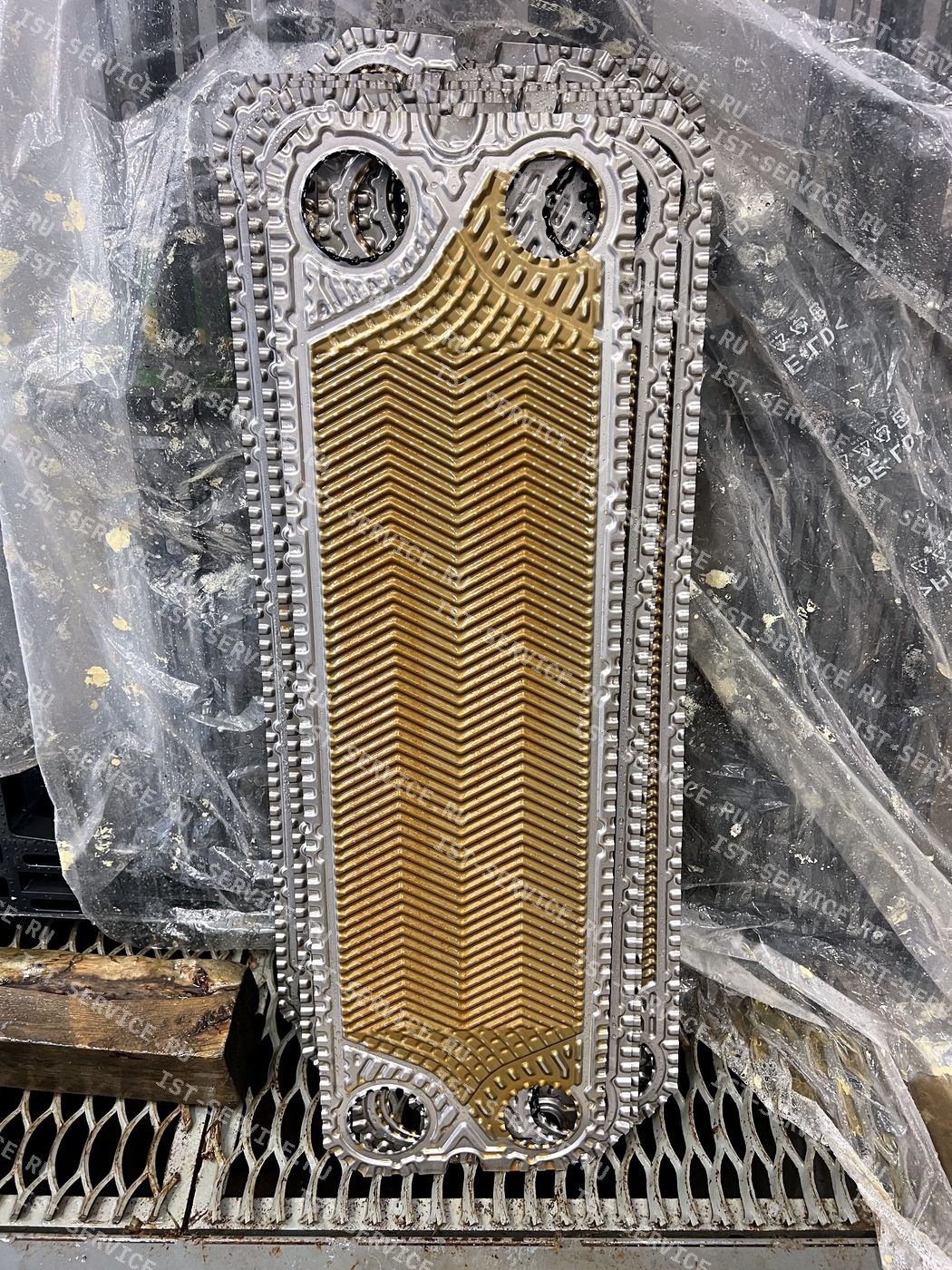

Второй теплообменник ТПлР S18 в разобранном виде для промывки Разборка теплообменника ТПлР S18 в тепловом пункте перед промывкой Снятые пластины и старые уплотнения теплообменника перед заменой Пластина теплообменника после механической промывки крупным планом Очищенная пластина теплообменника ТПлР S18, другой ракурс Пластина теплообменника с гофрированным рисунком крупным планом Пластина теплообменника ТПлР S18 после промывки, другой ракурс Инженер ИСТ выполняет сборку теплообменника в тепловом пункте Тепловой пункт после завершения работ по промывке теплообменников Теплообменник в теплоизоляции перед демонтажом на объекте Теплообменник в теплоизоляции, общий вид перед разборной промывкой

Нужна разборная промывка или замена уплотнений вашего теплообменника? Оставьте заявку — оценим объём работ.

Проект

Полная замена пластинчатого теплообменника Ридан

Тепловой пункт с теплообменником 2019 года выпуска — заказчик самостоятельно принял решение произвести замену на новый аппарат, не дожидаясь выхода оборудования из строя. Демонтировали старый агрегат, установили и обвязали новый теплообменник Ридан, провели опрессовку и сдали объект в работу.

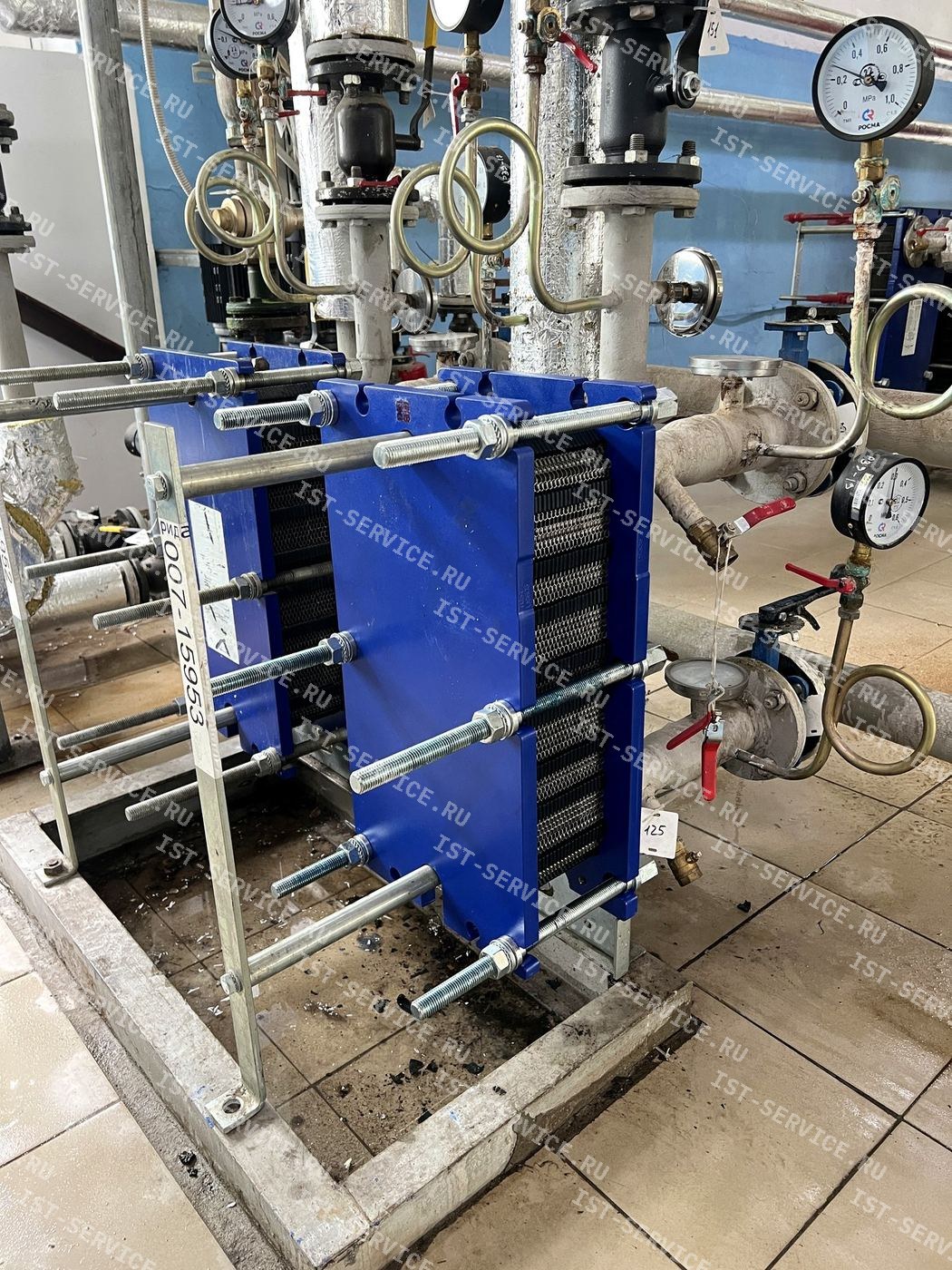

Пластинчатый теплообменник Ридан в тепловом пункте — общий вид Инженер ИСТ выполняет монтаж фланцевого соединения теплообменника Демонтированные фланцевые соединения на объекте перед заменой Новый теплообменник Ридан НН№07-15953 в обвязке Пакет пластин нового теплообменника Ридан крупным планом

Хотите так же — с заменой, ремонтом или диагностикой своего теплообменника? Оставьте заявку — обсудим объект.
