Комплект уплотнений — самая частая покупка в жизни разборного теплообменника. И самая частая ошибка: заказали «такие же», привезли, начали собирать — не садится в паз. Или садится, аппарат собран, а после выхода на режим течёт.
Разбираем, из чего складывается правильный подбор. Параметров всего пять, но пропуск любого из них означает, что комплект придётся заказывать заново.
Параметр 1. Типоразмер аппарата
Уплотнение повторяет геометрию конкретной пластины: её габарит, расположение и диаметр портов, форму паза. Пластина другого типоразмера — другое уплотнение, без вариантов.
Типоразмер берётся с шильдика. Полное обозначение, со всеми буквенными индексами — они значимы, и отбрасывать их нельзя. Что означает каждое поле на табличке, разобрано в статье как читать шильдик теплообменника.
Если шильдика нет, типоразмер определяется по маркировке на самой пластине или по замерам. Методика — как определить модель теплообменника.
Параметр 2. Тип канала
Момент, на котором ошибаются чаще всего, и который почти никогда не указан в заявке.
В одном и том же аппарате могут стоять пластины с разной геометрией канала — условно «узкие» и «широкие». Уплотнения под них разные: отличается профиль и высота, хотя внешне детали похожи настолько, что без прямого сравнения разницу не видно.
На практике это выглядит так: приходит комплект, половина уплотнений встаёт нормально, половина сидит с натягом или болтается. Дальше либо переделка заказа, либо собранный аппарат, который потечёт.
Что с этим делать: при разборке сортировать снятые уплотнения и сравнивать их между собой, а в заявке указывать, сколько деталей какого типа нужно. Если аппарат не разбирался и тип канала неизвестен — это выясняется на месте, и заказ формируется после вскрытия пакета.
Параметр 3. Тип крепления
Уплотнения ставятся на пластину двумя способами:
- на клей — паз обезжиривается, наносится клей, уплотнение укладывается и выдерживается до сборки;
- бесклеевые (клипсовые) — фиксируются защёлками или специальными выступами, заходящими за кромку пластины.
Тип крепления определяется конструкцией пластины, а не брендом и не вашим желанием. Клипсовое уплотнение на пластину под клей не встанет, и наоборот.
Определяется визуально по снятой пластине: если по периметру паза есть отверстия или вырезы под фиксаторы — крепление бесклеевое.
Параметр 4. Материал
Единственный параметр, который подбирается не по железу, а по условиям работы.
Материал выбирается под фактическую среду и температурный режим. Не «как стояло»: если условия эксплуатации изменились — подняли температурный график, перевели контур на гликоль, сменили водоподготовку — прежний материал может уже не подходить, и новый комплект отработает меньше ожидаемого.
Сравнение материалов и области их применения разобраны отдельно: EPDM, NBR или Viton — как выбрать материал уплотнения.
Что нужно сообщить для подбора материала:
- среда в каждом контуре (сетевая вода, водопроводная, гликоль, масло, пар, технологическая жидкость);
- максимальная рабочая температура — по проекту или по факту, а не «примерно»;
- рабочее давление;
- особенности: агрессивные примеси, реагенты водоподготовки, режим с частыми остановками.

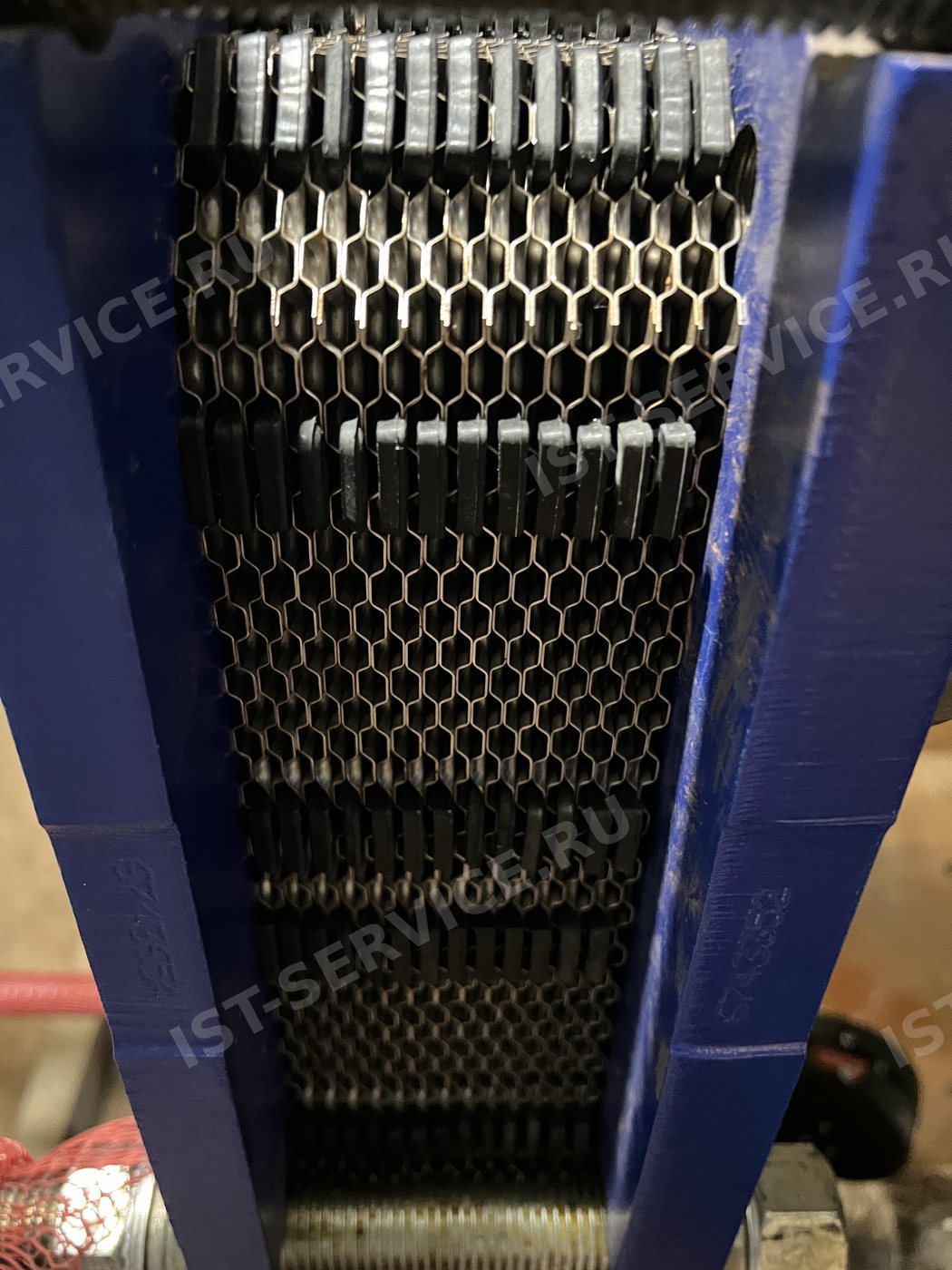

Фотографии с объектов, которые обслуживали.
Параметр 5. Количество
Считается по числу пластин, но не равно ему: крайние пластины пакета обычно комплектуются иначе, чем рядовые.
Главное правило: считать по факту, а не по паспорту. Паспортное количество относится к аппарату в исходной комплектации. Если его перебирали — а за десять лет это почти наверняка, — пластины могли добавлять или выводить из пакета. Расхождение обнаруживается в худший момент: бригада на объекте, аппарат разобран, уплотнений не хватает.
Как считать без разборки: пластины видны по торцу сжатого пакета, их можно пересчитать визуально. Способ не идеален для крупных аппаратов с плотным пакетом, но порядок даёт.
Разумная практика — заказывать небольшой запас. Одно-два уплотнения могут быть повреждены при транспортировке или при укладке в паз, и из-за них останавливать сборку невыгодно.
Почему «похожие» не подходят
Самая дорогая ошибка в этой теме — подбор по внешнему сходству, особенно по фотографии из интернета.
Уплотнения разных типоразмеров и разных производителей выглядят практически одинаково: чёрный резиновый контур с двумя обходами портов. Отличия — в миллиметрах геометрии и в профиле сечения. Глазом это не определяется.
Что происходит при неверном подборе:
- уплотнение меньше паза — не фиксируется, смещается при сборке, аппарат течёт сразу;
- больше паза — приходится «утапливать», резина работает с перенапряжением, ресурс падает, при затяжке её выдавливает;
- неверный профиль — паспортный размер сжатого пакета не достигается либо достигается при неправильном контактном давлении. Результат тот же: течь, только не сразу.
Отдельная история — когда комплект вроде бы встал, аппарат собрали, опрессовали, всё держит. А через две недели работы на режиме появляется течь. Резина прогрелась, приняла рабочую форму — и несоответствие проявилось. Разбор похожих ситуаций: почему теплообменник может потечь даже после установки новых уплотнений.
Оригинал или аналог
Вопрос не в том, что лучше, а в том, по каким критериям проверять. Аналог допустим, если совпадает по геометрии, профилю, типу крепления и материалу — и если есть возможность проверить партию до монтажа.
Развёрнутый разбор критериев — оригинальные или аналоговые уплотнения.
Практическое замечание: проверять партию нужно до того, как аппарат разобран. Обнаружить несоответствие с разложенными по полу пластинами и остановленным ГВС — плохой сценарий.
Что прислать в заявку
Минимальный набор, по которому подбор делается без уточнений:
- фото шильдика — целиком, в фокусе;
- количество пластин — по факту, если известно;
- фото торца пакета — по нему видно количество и состояние;
- фото снятого уплотнения рядом с линейкой, если аппарат уже разобран, — самый надёжный вариант;
- среда и температурный режим по каждому контуру;
- тип крепления, если он известен.
